  矿用电话语音通信光端机在非煤矿山中的应用方案         ★★★
矿用电话语音通信光端机在非煤矿山中的应用方案
[ 作者:刘工    转贴自:本站    点击数:3111    更新时间:2020-1-8    文章录入:admin ]

             矿用电话语音通信光端机在非煤矿山中的应用方案

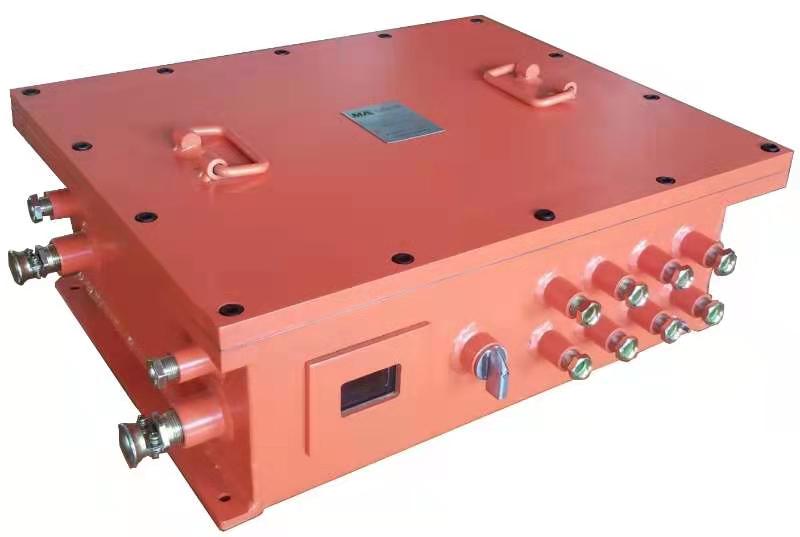

1.KTG127矿用电话光端机具有1+1双纤冗余保障,使得任何一条光纤故障的情况下均能保证井下电话设备的语音通信正常工作,符合金属非金属非煤矿山双井筒传输线路备份的规范要求并在非煤矿山井下远距离传输方面发挥出不可替代的优越性,上海新德通信设备有限公司研发的KTG127矿用电话光端机通过了国家检测机构合格检测并取得矿用产品安全标志证。


KTG127矿用电话光端机每个基本通道为2M,又称2M光端机,传输2M带宽的网络信号或传输8~16~24~32路电话信号,叠加可达:60~90~104~128等电话信号,支持来电显示,达到金属及非金属等非煤矿山恶劣环境下的安全防护要求,使矿山生产调度的电话通信联络安全可靠。

2.使用环境及参数


2.1.环境温度:0~+40℃;
2.2.最大平均相对湿度:95% (25℃);
2.3.大气压力:80kPa~106kPa;
2.4.无显著振动和冲击的场合;
2.5.回损:40dB,
2.6.平衡度:70dB
2.7.共模抑制比:70dB
2.8.空闲信道噪音:≥65dB

3.供电电源

3.1.电源抑制比:30dB
3.2.输入电压:AC: 127 V -220V;
3.3.视在功率:≤100VA。

4.以太网光接口


4.1.传输协议:全双工TCP/IP传输协议;
4.2.传输方式:单纤/单模/冗余方式;
4.3.波长:发送1310nm,接收:1550nm;
4.4.传输速率为:100Mbps;
4.5.发射功率:(-15~0)dBm(0.03mW~1mW);
4.6.接收灵敏度:≤-25dBm。
4.7. 光传输距离:20km-120km

5.井下用户线本安参数


5.1.频率特性:300~ 3400Hz(-0.6~+3dB),
5.2.串音衰耗:≥65dB
5.3.最高直流开路电压:60V;
5.4.最大直流短路电流:34mA;
5.5.最高铃流开路电压:60V;
5.6.最大铃流短路电流:38mA。
5.7.本安用户线最大传输距离:10km。

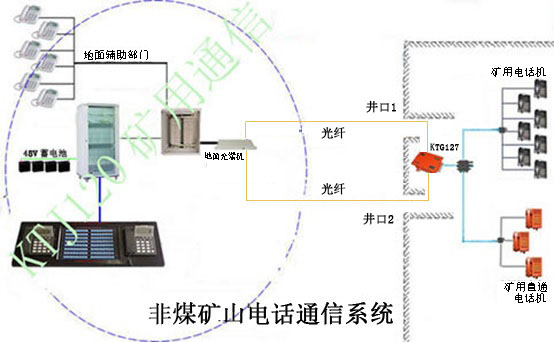

KTG127矿用电话光端机在金属及非金属等非煤矿山的电话通信联络系统中充当一段长距离的电话通信线缆,由于采用数字再生中继技术传输,使非煤矿山井下光缆电话主干线1+1双光纤双井筒主备冗余,双网故障容错,确保电话信号万无一失。

因为高科技通信技术的快速发展,我们的KTG127矿用电话光端机的体积变得小巧而精致,方便安装及运输,非煤矿山井下其话音的通信质量几乎与市话语音媲美,其获得国家矿用产品安全标志证使得KTG127矿用电话光端机在非煤矿山的通信联络系统建设中具有可靠的质量保证及合法验收的有力保障。

WWW.XD3000.COM中有更多矿用电话光端机内容
