  KTG127矿用隔爆兼本安型光端机在煤矿光纤网络中的应用方案       ★★★
KTG127矿用隔爆兼本安型光端机在煤矿光纤网络中的应用方案
[ 作者:陈工    转贴自:原创    点击数:2868    更新时间:2020-3-2    文章录入:admin ]



     KTG127矿用隔爆兼本安型光端机在煤矿光纤网络中的应用方案



.矿用隔爆兼本安型光端机在煤矿井下电话语音通信传输中的应用



1.产品概述:该方案是利用煤矿井下与地面光纤点对点电话语音通信传输专用,KTG127型光端机矿用隔爆兼本安型,设备可分别提供输出本安电话信号:8路,16路,24路,32路,50路,64路,80路,100路,128路等电话信号在光纤中点对点语音传输。









     KTG127矿用隔爆兼本安型光端机将电话信号由传统的矿用通信电缆向井下传输的方式,转换成由光信号并在光纤上传输的矿用通信设备,属于矿用隔爆兼本安型通信传输设备。

     KTG127矿用光端机其在煤矿井下远距离传输方面发挥出不可替代的优越性,其将光电等信号双重本安保护,使地面与井下的通信联络安全可靠。

2. 产品特点



支持来电显示功能与反极性计费功能;

支持各个站点的相互放号功能;

电话语音口支持FXO口和FXS口,FXO口与数字程控交换机与电话调度交换机及IP/PBX语音软交换系统FXS口对接,KTG127矿用隔爆兼本安型光端机在井下输出本安信号。

无中继传输距离可达20-120公里。



 3.技术性能



   单模光纤: 8/125um, 9/125um,

传输距离: 20Km,单模光纤,衰减(0.35dbm/km ) ,

波长:1310nm 。



4.使用环境



   KTG127型光端机适用于煤矿及非煤矿山井下等有瓦斯、煤尘爆炸危险的环境,无显著振动和冲击、无破坏绝缘的腐蚀性气体,无直接滴水、淋水的场合。



5.供电电源



输入电压:AC 127V-220V;功耗:≤100W。



6.FXS 本安用户



6.1.频率特性:300~ 3400Hz(-0.6~+3dB),

6.2.串音衰耗:≥65dB

6.3.最高直流开路电压:60V;

6.4.最大直流短路电流:34mA;

6.5.最高铃流开路电压:60V;

6.6.最大铃流短路电流:38mA。

6.7.本安用户线最大传输距离:10km。





    KTG127矿用隔爆兼本安型光端机在电话通信联络系统中充当一段长距离的电话通信线缆,使煤矿井下电话干线采用数字再生中继技术传输,煤矿井下其话音的质量几乎与市话语言媲美。

    由于通信技术的快速发展,大规模集成电路发展使我们的KTG127矿用隔爆兼本安型光端机的体积变得小而精巧,以方便煤矿用户在井下安装调试及日常维护。



.矿用隔爆兼本安型光端机在煤矿井下级连式节点型光纤通信传输中的应用方案

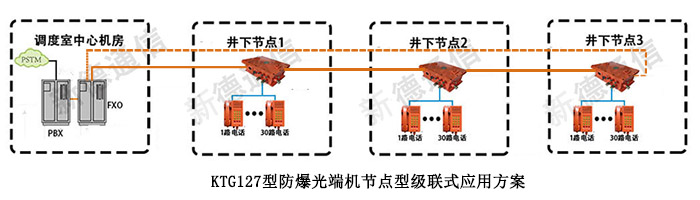

下图为KTG127型矿用光端机以级连式节点型在光纤通信传输中的应用方式



下图为KTG127型矿用光端机以级连式节点型通信传输中的光纤冗余应用方式



   该方案为电话语音信号通过IP/TCP基于SIP协议传输,其在使用一条光纤通信主信道传输的同时,再加上一条光纤通信备用的信道,当主光纤信道有故障的时候,可以切换到备用光纤信道上去,形成可靠的自愈冗余通信网络。

     KTG127型光端机设备具备光纤冗余自愈的方式提供线路故障时自动切换,确保通信畅通无阻。

    KTG127型光端机每个节点可提供8路、16路、24路、30路本安电话语音信号并支持千兆冗余光纤网络传输,并可同时提供每个节点4个百兆或千兆以太光口、4个百兆或千兆以太电口的本安信号接口。

   三.矿用隔爆兼本安型光端机在煤矿井下以太冗余环网光纤通信传输中的应用方案







  上图为利用已建成的煤矿井下环网传输电话语音信号,KTG127型矿用光端机在井下环网中的每个节点可提供8路、16路、24路、32路本安电话信号输出。



四.矿用隔爆兼本安型光端机在煤矿井下组成以太冗余环网光纤通信传输中的应用方案



   上图为KTG127型矿用光端机设备利用自身具有组环功能,而自行组建井下千兆环网,每台KTG127型矿用光端机设备可配备2-4个千兆以太光口组成工业冗余环网。

    煤矿井下环网中的每个节点,KTG127型设备可提供8路、16路、24路、30路本安电话信号并可提供4个百兆或千兆以太光口、4个百兆或千兆以太电口的本安信号。

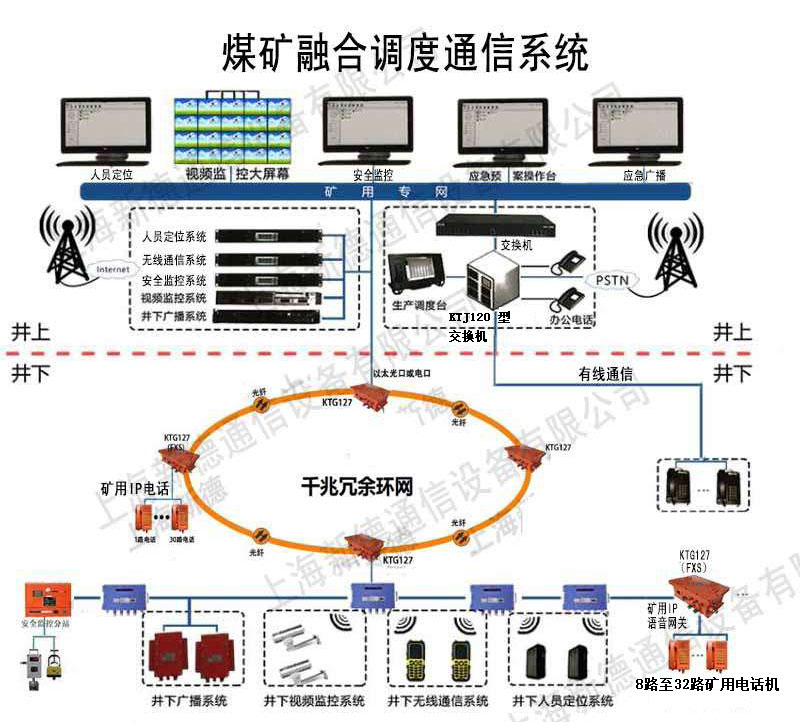

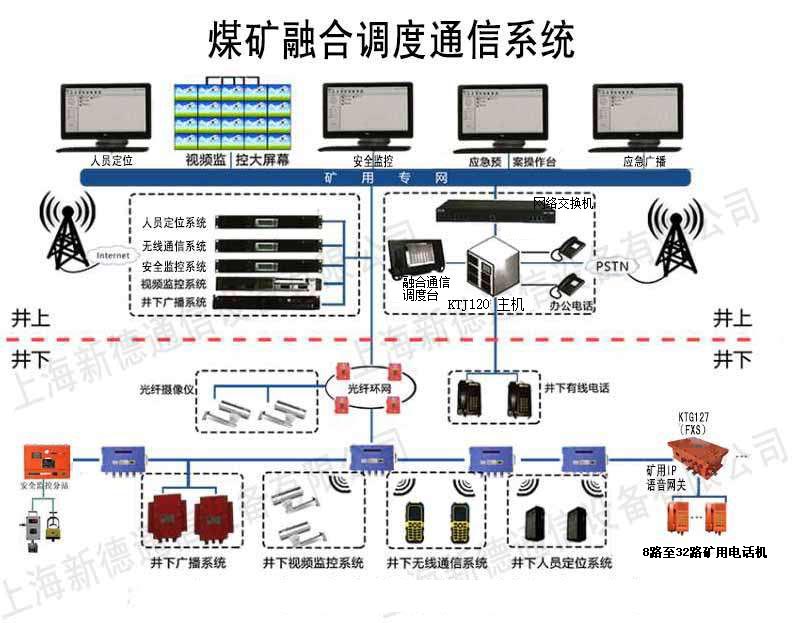

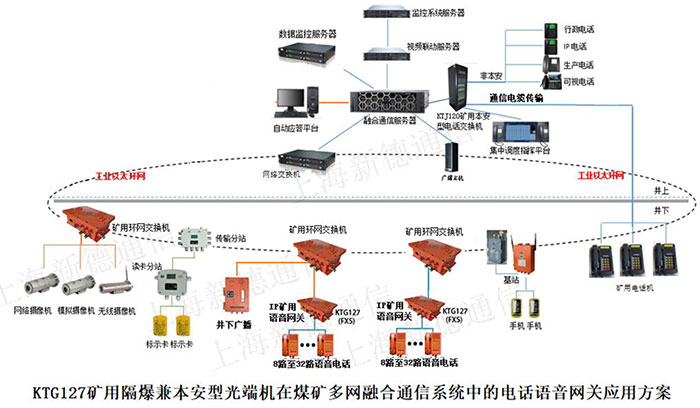

五.矿用隔爆兼本安型光端机在煤矿融合调度通信系统中的应用方案



六.矿用隔爆兼本安型光端机在煤矿井下组成千兆光纤冗余以太环网的融合通信系统中的应用方案







   KTG127型光端机产品采用矿用光纤冗余环网技术设计,每台设备可配备2-4个千兆以太光口组环,可提供4个百兆以太光口、4个百兆以太电口的本安信号,或选配(2-6)个千兆光纤端口与(4-8)个千兆电口或另选配RS232/422/485串口。

     采用工业冗余环网技术设计,KTG127型每台设备均可组成冗余环网的千兆光纤传输,组成级联方式,单环,相切环的网络等拓扑结构。

     KTG127型光端机工业冗余环网设计是为了实现在煤矿及非煤矿山井下严酷环境下,数据传输的稳定性、可靠性和实时性。其工作原理是物理连接上成环型结构,工作时网络信号成链状结构,一旦传输光缆某处节点断路,设备以极短的时间自动切换到备用光纤线路上传输。

     KTG127型光端机,矿用隔爆兼本安技术设计,专为严苛的井下环境而设计;

具有广播风暴保护、平衡流量、隔离冲突、检测差错及死机自复位等功能, 适合于传输大流量数据应用。

      KTG127型光端机设备提供选配(2-6)个百兆或千兆光纤端口与(4-24)个千兆或百兆电口,或选配RS232/422/485串口。

     KTG127型光端机光纤冗余网络设计,在光纤线路故障时自动切换,确保通信不中断;支持多种光纤网络结构:点对点、星型、链型、单环网冗余,相切环环网冗余等网络拓扑结构。
