  煤矿井下通信防变频器干扰的具体措施方案

  随着变频器在煤矿井下的广泛应用,其对煤矿井下通信设备的干扰问题日渐出现:有的变频器干扰已严重影响煤矿调度值班人员与井下电话机的正常通话和双音多频的正确拨号。

一.常见的变频器对煤矿井下通信设备的干扰方式有:

1.电磁干扰
变频器在工作时会产生有害的电磁波,这种强有害的电磁杂波主要表现为辐射和传导两种干扰形式。
辐射干扰是指变频器内部电路中的高频通过空中辐射传播,干扰井下巷道内的通信传输电缆和本安电话机等通信终端。

2. 传导干扰
传导干扰是指变频器内部电路中的高频电流和电压通过电缆、接插件等导体传播,干扰巷道内的通信设备,影响煤矿井下通信设备的正常运行。

  针对变频器的有害电磁杂波干扰并严重影响煤矿井下电话通信的正常通话与双音多频的正确拨号状况,本人通过现场勘察实施如下方案并在西南煤矿取得理想的实际效果。

二.具体措施如下:

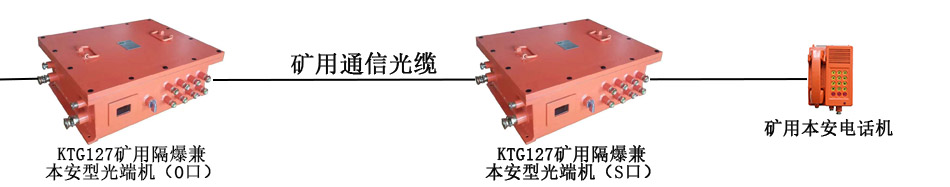

1. 将受变频器杂波干扰的井下通信传输电缆用光缆替代,光缆两端增设矿用隔爆兼本安型光端机(电话信号专用光端机),因光信号只在光纤玻璃介质中传输,由于玻璃的折射率比空气的大,所以信号波能够在光纤内部不断地反射和折射,在传输过程中基本上不会受电磁场的干扰,从而避免了通信信号传输过程中受变频器所发出的强有害的电磁杂波的干扰。

2. 可靠良好的接地,矿用铠装光缆其本身的外包屏蔽层也能够起到一定的干扰保护作用,避免外界物理或化学因素的损害,从而减少对光纤本身的干扰,故此应对矿用通信光缆采用单独的符合标准的接地,

3.合理布线防干扰
矿用隔爆兼本安型光端机的电源线和本安信号线应尽量远离变频器的输入、输出线;其他设备的电源线和信号线应避免和变频器的输入、输出线平行。

  综上所述,煤矿井下变频器强有害的电磁杂波的波型及频率的分布因数是很复杂的,因此在煤矿井下通信防变频器有害电磁杂波干扰时,要视煤矿井下现场情况而定,具体环境,采用具体方案以满足煤矿井下通信现场环境的适当防变频干扰措施。
