  FBA123本安型电话防爆耦合器
FBA123本安型电话防爆耦合器
[ 作者:新德通信    转贴自:原创    点击数:1773    更新时间:2018-4-26    文章录入:admin ]



                          FBA123本安型电话防爆耦合器

                (防爆合格证证号:SHExC16.0365)

FBA123本安型防爆电话耦合器又称安全栅,接在本质安全防爆电话机和非本质安全电话电路之间。将供给本质安全的防爆电话机电压电流限制在一定安全范围内的耦合装置。(下图为内部结构)

本安型防爆电话耦合器的本安安全输出端,它能在石油化工企业的安全区和石油化工企业的危险区之间双向传递电话信号,并可限制因故障引起的安全区向危险区的能量转递。

本安型防爆电话耦合器应用在本安防爆系统的设计中,它是安装于安全场所并含有本安电路和非本安电路的装置,电路中通过限流和限压的电路限制了送往现场本安回路的能量,从而防止非本安电路的危险能量串入本安电路。

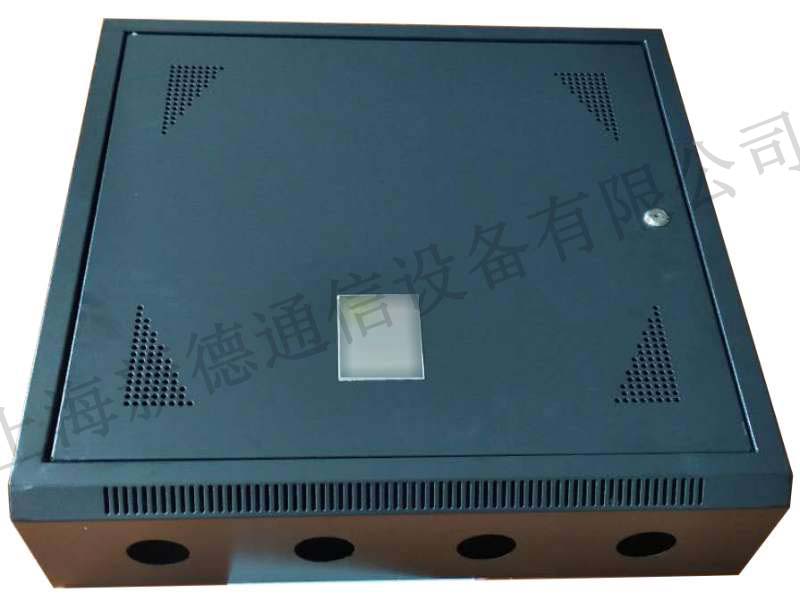

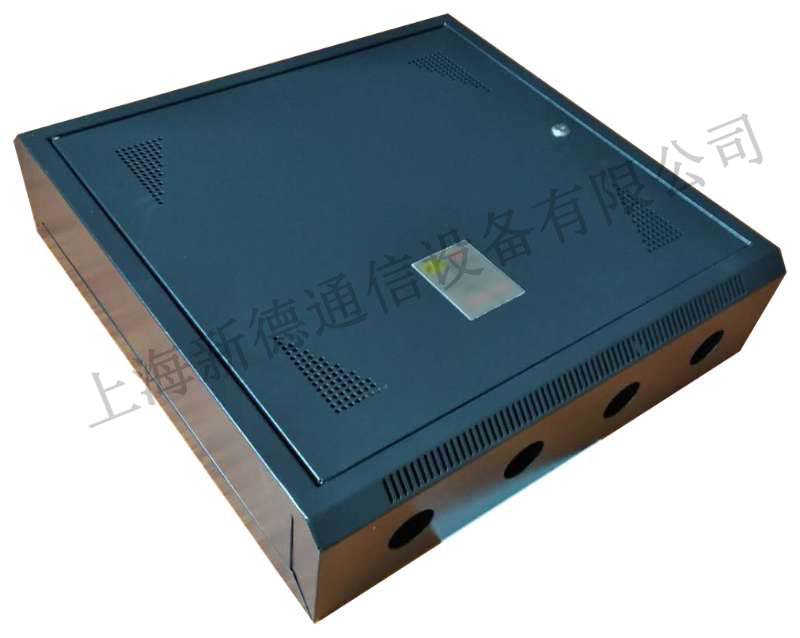

本安型防爆电话耦合器是安装在安全场所,无论程控电话交换设备处于正常或故障状态,FBA123型防爆电话耦合器都能确保通过它传送给现场的防爆电话机的能量是本质安全的,它在本安防爆电话通信系统中称为关联设备,是石油化工企业本安通信系统的重要组成部分。(下图为墙挂式本安型防爆电话耦合器图)

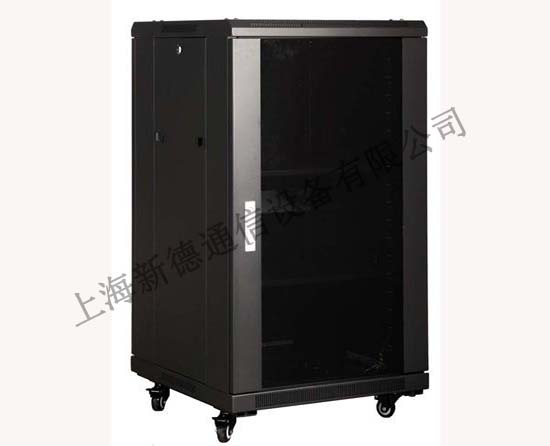

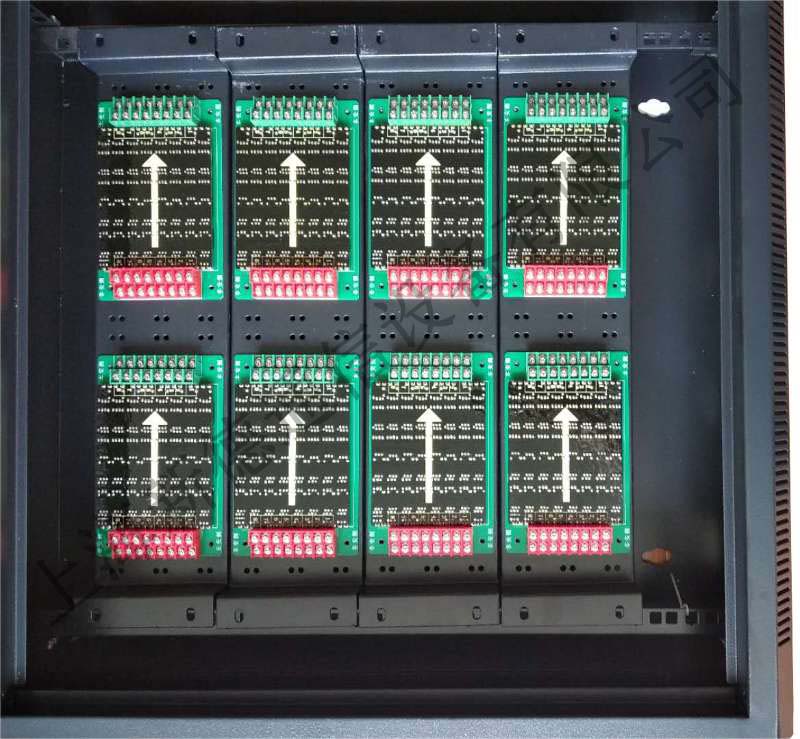

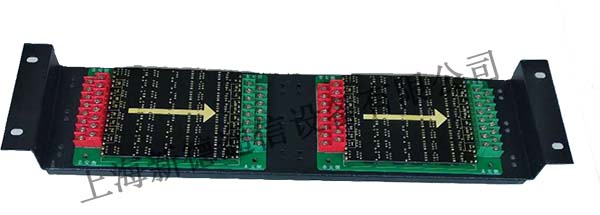

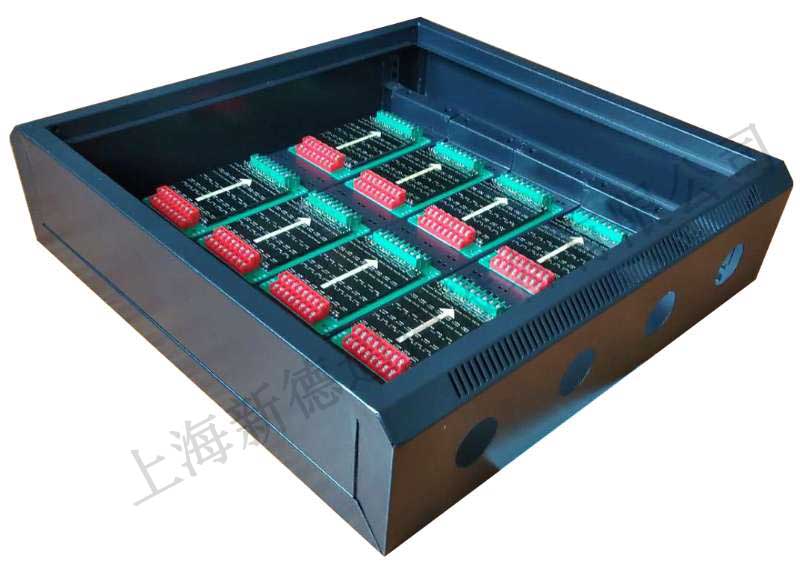

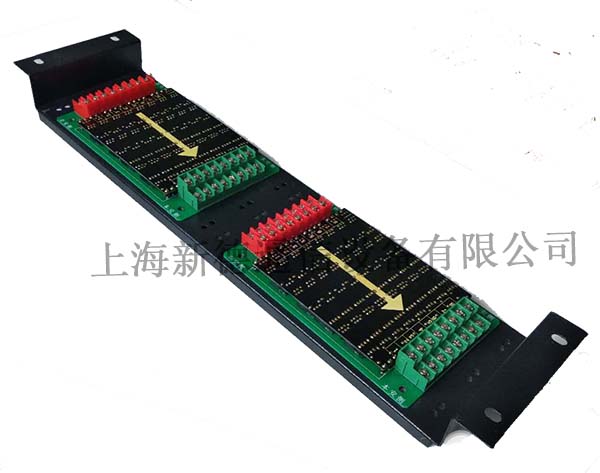

FBA123型防爆电话耦合器由上海新德通信设备有限公司生产并在设计时根据《GB3836爆炸性气体环境用电气设备部分:危险场所电气安装(煤矿除外)》及《GB50058-1992爆炸和火灾危险环境电力设置设计规范》,其输出本安型防爆电话信号可适用于:石油、化工、洗煤厂、发电厂、钻进平台、军工、医药、油库、煤场等易燃易爆危险场所。(下图为安装于机柜式16路/板的内部安装结构及机柜图)

FBA123型防爆电话耦合器经国家防爆检测机构防爆认证,并取得国家认证认可的防爆合格证书,用户可根据工作现场所属的危险区域及气体级别和温度组别来选择防爆电话耦合器的防爆等级,使其符合防爆环境,确保石油、化工、军工、洗煤厂、煤场等易燃易爆危险场所等生产现场的安全。。(下图为电话耦合器的防爆合格证)

防爆本质安全参数

 a)最高直流电压:≦65V
   b)最大直流电流:≦31mA
   c)最高铃流电压:≦57V,频率为(25±3)Hz
   d)最大铃流电流:≦28mA
