  矿用IP语音网关在煤矿融合通信系统中的应用       ★★★
矿用IP语音网关在煤矿融合通信系统中的应用
[ 作者:刘工    转贴自:原创    点击数:620    更新时间:2020-3-29    文章录入:admin ]

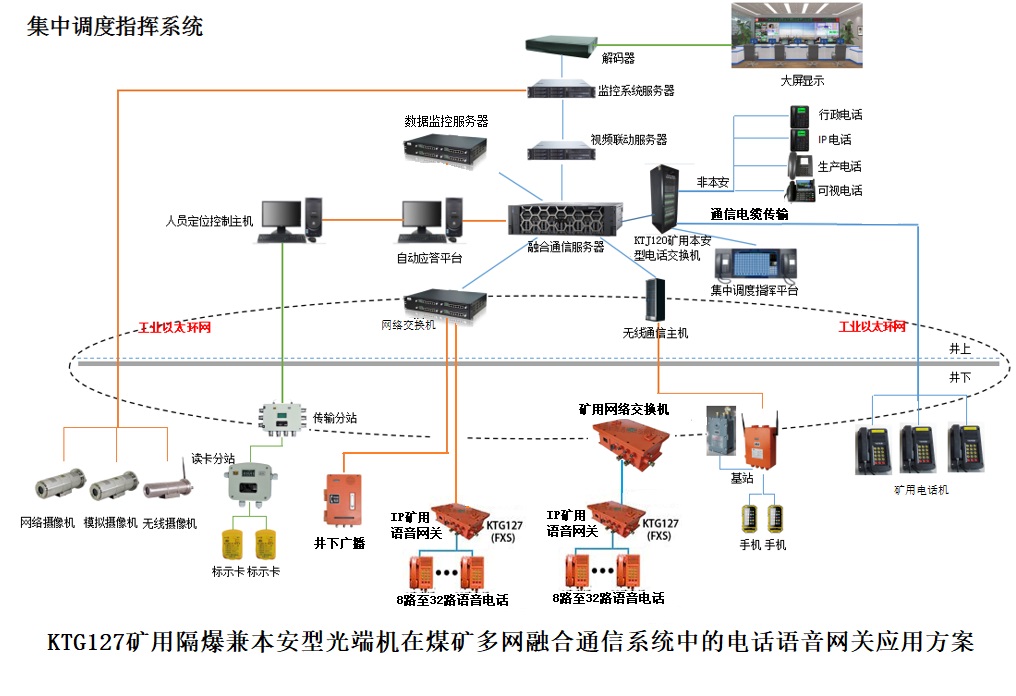

矿用IP语音网关在煤矿融合通信系统中的应用

 KTG127矿用隔爆兼本安型光端机属IP语音网关,专为煤矿井下电话语音通信而设计,支持煤矿多网融合调度通信系统配套的IP电话语音网关,支持包括3GPP IMS标准在内的SIP协议和TR069网关管理协议。可灵活配置输出8路、16路至32路本安电话语音端口(FXS),2个100M以太网口或光口。



功能特性
1. 与煤矿融合调度通信系统平台配合,而组成煤矿井上、井下的电话语音通信;
2.支持SIP和MGCP协议及其呼叫控制流程;
3.支持FXS和FXO接口;
4.支持静态IP地址配置或通过DHCP、PPPoE动态获取IP地址;
5.支持G.711、G.729A、G.723.1、GSM、iLBC 等语音编解码;
6.支持回音消除;
7.可灵活设置各种路由规则,具有处理号码变换的能力;
8.支持语音网关内部交换互联互通;
9.支持语音网关内部满载并发通话;
10.支持Web、Telnet、自动软件升级和配置下载等多种近端和远程维护管理模式;
11.支持多种加密方式;
12.支持多个国家和地区的电信标准规范;


产品型号:KTG127。


产品功能:

FXS用户线:输出8-16-32路矿用本安型语音电话端口。
语音处理:编解码:G.711,G.729A,G.723.1,GSM,iLBC
回音消除:G.168,尾长:64毫秒,语音抖动缓冲,静音压缩 (VAD)和IP丢包补偿
QoS支持:IP TOS,IEEE 802.1p tag
呼叫功能: DTMF:RFC2833、SIP INFO、透传
用户功能:来电显示、呼叫转移、呼叫转接、同振、热线、彩铃、免打扰、缩位拨号、忙音检测。

网络功能
网络安全:IP地址过滤、端口号变换
NAT穿越:静态、动态、STUN
协 议:SIP(RFC3261及相关扩展)、MGCP (RFC3435)、3GPP TS 24.228、24.22,PPPoE、DHCP、DNS
Web管理界面:配置、软件升级、状态监控、日志下载、抓包
EMS远程管理协议:TR069/TR104/TR106、SNMPv2、Telnet、TFTP、HTTP。



硬件配置
指示灯:电源、系统状态、网口状态、线路状态
以太网接口:RJ-45,10/100/1000 Base-T,直连线/交叉线自适应
语音接口:RJ-45/ RJ11 (按T568B规范每个RJ-45引出4对电话线路)

电源输入:交流127-220伏,50/60赫兹
功 耗:40瓦(最大)



基本功能:



TDM呼叫:从TDM线路呼入,经过号码变换,根据指定的路由规则获取IP地址来进行呼叫

IP呼叫:从IP线路呼入,经过路由和号码变换,连接指定的TDM线路进行语音通信

号码变换:删减号码头部或尾部的数字,或者对号码添加前缀或后缀

 呼叫转接:包括无条件转呼、遇忙转呼和无应答转呼

 呼叫等待:在FXS口处于通话状态时再接受IP呼入的一通电话,并使其处于等待状态,待通话结束挂机后,再对FXS口振铃并等待应答 自动拨号:摘机后超过一定时间没有拨号,则自动按照设定的号码进行呼叫

 来电显示:显示来话号码

 回波抵消:在FXS/FXO口通话过程中提供回波抵消功能

TDM/VoIP路由:用户可以设置路由路径,从IP到TDM或从TDM到IP

  断网逃生:网络故障或呼叫超时情况下,根据配置路由到相应端口

  发送极性反转信号:当网关检测到被叫方摘机时,向对应FXS通道发送反转极性

  支持同时注册多服务器:支持同时设置网关对外注册的主注册服务器和备用注册服务器

 支持IMS注册:支持注册到IMS网络下的服务器。

 支持SIP坐席:支持SIP终端注册到网关,成为网关的SIP坐席。

 群振:FXS支持端口组内端口群振

 轮振:FXS支持端口组内端口轮振

 抢接:FXS支持端口组内端口抢接功能。



 集中管理:该矿用IP语音网关可注册到煤矿融合调度通信设备云管理系统,接受调度平台的统一管理。

信令和协议:

 SIP信令:兼容的协议:SIP V1.0/2.0、RFC3261

     语音:音频编解码格式:G.711A、G.711U、G.729A/B

     DTMF模式:RFC2833、SIP INFO、INBAND。

网络特性:

       网络协议:TCP/UDP、HTTP、ARP/RARP、DNS、NTP、TFTP、TELNET、STUN

       静态IP:IP地址修改

       DHCP:动态分配IP地址

       DNS:域名解析。

功耗:10-40W。

环境要求:

   工作温度:0℃—45℃

    储存温度:-20℃—85℃

     湿  度:8%— 90% 无结露

     储存湿度:8%— 90% 无结露。

网络接口:(10/100/1000 BASE-TX(RJ-45)支持自适应带宽,支持自动翻转。

FXS接口:矿用本安型

      接口数量:8/16/32

      接口类型:RJ45/RJ11

      最大传输距离:5公里。

阻抗:电话线阻抗:符合国家标准三元件网络阻抗

电源要求:AC:(127V~220V),DC:12V

信令和协议:SIP信令,兼容的协议:SIP V1.0/2.0、RFC3261

音频编解码速率:

      G.711A    64 kbps

      G.711U    64 kbps

      G.729A/B    8 kbps

采样率:8kHz。

井下用户线本安参数:

井下用户线最高直流开路电压:60V
井下用户线最大直流短路电流:34mA
井下用户线最高铃流开路电压:60V
井下用户线最大铃流短路电流:38mA。
