JSQ-31-512型数字程控调度机控制单元系统原理



JSQ-31-512型数字程控调度机控制单元系统的电路原理如下:

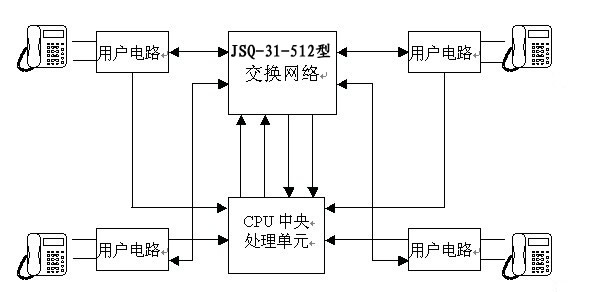

控制部分是由CPU中央处理系统、输入电路、输出电路、双音多频DTMF检测电路、用户环路状态检测电路、自动交换网络驱动电路与交换网络转换电路、扩展电路、信号音控制电路等电路组成。原理框图如下图:







































其电路的组成及主要作用如下:



1、用户模块电路主要完成摘挂机功能,PCM编译码功能.



2、交换网络系统:主要完成时隙交换功能.



3、多种信号音电路: 主要完成各种信号音的产生与发送,它由下列电路组成:

A450Hz拨号音电路

B、忙音发生电路

C、回铃音发生电路

D25Hz振铃信号电路



4CPU中央集中控制处理器电路:  主要完成对系统电路的各种控制,信号检测,号码识别,输入信息,输出信息等各种功能。

5、系统工作电源:  主要完成系统所需要的各种电源,系统中有+5V-5V-48V等电源组成.



下面简要说明各部分电路的作用:



1、用户状态检测电路: 主要识别主、被叫用户的摘挂机状态,送给CPU进行处理。

2、双音多频DTMF接收检测电路:把MT8870DC输出的DTMF四位二进制信号,接收存贮后再送给CPU中央集中控制处理系统。



3、自动交换网络驱动电路: 主要实现电话交换通信时,CPU发出命令信息,由此电路实现驱动自动交换网络系统。

4、信号音控制电路: 它完全按照CPU发出的指令进行操作,使各种信号音按照系统程序进行工作。



4、振铃控制电路: 它也是按照CPU发出的指令进行工作,具体如下:

A)不振铃时,要求振铃支路与供电系统分开。

B振铃时,铃流送向话机,并且供电系统通过振铃支路向用户馈电,用户状态检测电路同时能检测用户的忙闲工作状态。

(B)当振铃时,用户一摘机就要求迅速断开振铃支路。

(C)振铃时要求有1秒钟振、4秒钟停的通断比。



以上是数字程控调度机CPU中央集中控制处理系统的主要工作原理及过程。
