JSQ-31-512型数字程控调度机用户线接口电路原理

1、电路工作过程

在现代电话通信设备与数字程控调度机中，由于交换网络不能通过铃流、馈电等电流，因而将过去在公用设备实现的一些用户功能放到“用户电路”来完成。

用户电路也可称为用户线接口电路（Subscriber Line Interface Circuit—SLIC）。任何交换机都具有用户线接口电路。

在调度交换机中，向用户馈电，向用户振铃等功能都是在用户线接口电路中实现的，馈电电压一般是-48V，用户的馈电电流一般是20mA~30 mA，铃流是25HZ，75V左右

.

由于交换网络处理的是数字信息，无法向用户馈电、振铃等，所以向用户馈电、振铃等任务就由用户线接口电路来承担完成，再加上其它一些要求，调度交换机中的用户线接口电路一般要具有B（馈电）、O（过压保护）、R（振铃）、S（监视）、C（编译码）、H（混合）、T（测试）七项功能。

用户线接口电路的功能可以归纳为BORSCHT七种功能，具体含义是：

（1）馈电（B-Battery feeling）向用户话机送直流电流。通常要求馈电电压为—48伏，环路电流不小于18mA。

（2）过压保护（O-Overvoltage protection）防止过压过流冲击和损坏电路、设备。

（3）振铃控制（R-Ringing Control）向用户话机馈送铃流，通常为25HZ/75Vrms正弦波。

（4）监视（S-Supervision）监视用户线的状态，检测话机摘机、挂机与拨号脉冲等信号以送往控制网络和交换网络。

（5）编解码与滤波（C-CODEC/Filter）在数字交换中，它完成模拟话音与数字码间的转换。通常采用PCM编码器（Coder）与解码器（Decoder）来完成，统称为CODEC。相应的防混叠与平滑低通滤波器占有话路（300HZ~3400HZ）带宽，编码速率为64kb/s。

（6）混合（H-Hyhird）完成二线与四线的转换功能，即实现模拟二线双向信号与PCM发送，接收数字四线单向信号之间的连接。过去这种功能由混合线圈实现，现在改为集成电路，因此称为“混合电路”。

（7）测试（T-Test）对用户电路进行测试。

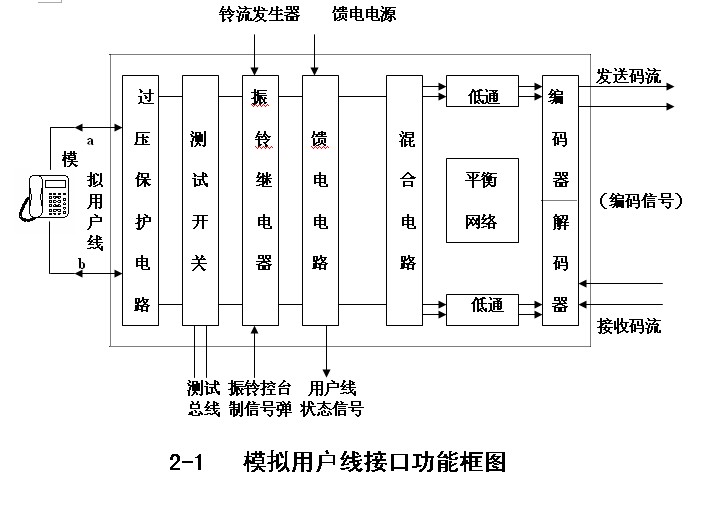

用户线接口功能见图2-1。

    反映用户状态的信号一般都是直流信号，当用户摘机时，用户环路闭合，用户线上有直流电流流过。主叫摘机表示呼叫信号，被叫摘机，则表示应答信号，当用户挂机时，用户环路断开，用户线上的直流电流也断开，因此调度交换机可以通过检测用户线上直流电流的有无来区分用户状态。

    当用户摘机时，用户板上发光二极管D亮表示用户已处于摘机状态，摘机信号状态送到CPU进行检测该路是否摘机，当检测到该路有摘机时，CPU命令拨号音及控制电路送出f=450HZ的拨号音。

      当用户听到450HZ拨号音信号时，用户开始拨电话号码，双音多频号码检测电路检测到号码时通知CPU进行处理，CPU命令450HZ拨号音发生器停止送拨号音，用户继续拨完号码，CPU检测主叫所要被叫用户的号码后，立即向被叫用户送振铃信号，提醒被叫用户接听电话，同时向主叫用户送回铃音信号，以表示线路能够接通，当被叫用户摘机时，CPU接通双方线路，通信过程建立。一旦接通链路，CPU即开始计时，当任一方先挂机，CPU检测到后，立即向另一方送忙音，以示催促挂机，至此，数字程控调度机系统的主、被叫用户一次通信过程结束。
