                                        金属非金属/非煤矿山井下通信联络系统



一.  矿用调度电话交换机技术指标

(1)  传输损耗:  分机--分机:27dB. 分机--中继: 27dB

(2) 数字中继(2.048Mbit/s

(3) 用户馈电电流 >18mA,环路电阻 <1KΩ ,绝缘电阻 >20KΩ.

(4) 用户拨号方式:脉冲音频.

(5) 振铃信号:频率25±2HZ,电压75V±20%AC. 断续比4秒:1秒。

(6)  信号音:频率 450±10HZ.   回铃音: 4秒:1秒, 忙音 0.35秒:0.35秒,错号音=0.1,长秒=0.3秒。

(7)  供电: AC220V±10%50±2HZDC48V

(8)  功耗: 50~500W(根据分机数量而变化)。

(9)  容量:单机柜:内线: 16--1024线,16线为一单位。中继:8---128线,8线为一单位。

(10) 调度交换机外形尺寸:(单机柜)

    16---128   门:60×490×800 mm

        128---512门: 60×490×1220 mm.

        512---1024门:60×490×1700 mm



2. 矿用调度电话交换机性能及特点:



    主控CPU系统、一次电源、二次电源及铃流电源等公用控制部分冗余配备、故障自动切换、三级防雷措施、故障自动检测和自动监控。调度紧急呼叫及普通呼叫终端电话、组呼、全呼功能,终端电话向调度紧急求救接收功能。



   强插、强拆、强接、监听、选呼、群呼、转接、来电显示、叫醒服务、求救报警、救护接警、语音系统等上百种程控调度功能。丰富齐全的接口和信令、中继汇接、具备EM、载波、磁石、环路、ISDNE1等接口;中国1号、7号、PRIR2V5等信令,可方便扩容与组网。

    能满足金属非金属矿山井下专网生产调度通信联络系统的要求,可灵活地组成上、下级或平级的调度通讯指挥网。



3.调度控制台:    量:64128.   256



4.调度台性能及特点



      KTJ120型丹麦键调度台是采用进口丹麦按键组成的调度通信设备,其按键的使用寿命高达1000万次以上,双制式来电显示,双席话机,CPU,双电源,热备份及故障自动隔离等分散安全控制方式. 确保调度台运行万无一失。

      KTJ120型调度台具有完善的硬件、软件检测故障的措施,一但发生故障能自动隔离,并自动进行定位诊断。主备冗余、分散控制、软件容错、网络自愈等技术,内在可靠性机理有效地保障了调度通信设备万无一失。



5.调度电话数字录音系统


调度数字录音性能特点:

1.数字录音录音及回放全数码方式,高保真原音再现。

2.即时检索通话记录即时检索,通道,日期,时间,长度,等检索录音记录。

3.直观界面:操作指示及记录查找结果均有详细显示。

4.语音提示:关键操作、更换光盘、机器故障均有语音提示及警告。

5.定时录音:可预设录音时间

6.通话监听:任意话路的即时通话监听。

7.安全可靠:密码权限管理,通话记录保密性强,冗余设计,自我故障恢复。

8.调度电话数字录音方式: (三种可选方式)压控(自动)/音控(音频控制)/键控(手动)。



 二.  KTJ120型矿用电话调度通信联络系统简介



 1.   KTJ120型数字程控调度电话系统在金属非金属矿山井下通信联络系统中的应用方案



    非煤矿山调度通信联络系统主要用于矿山井下、井上生产调度指挥及地面辅助部门的通信联络。对矿山调度通信设备的选型、安装、使用与维护正确与否将直接影响到矿山企业的安全生产及达标验收。

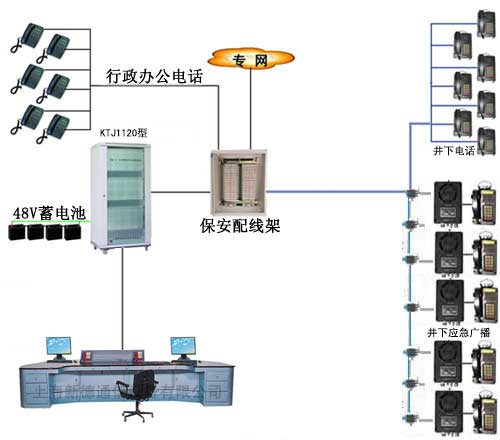

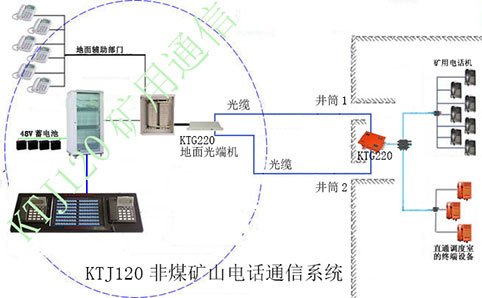

矿山调度通信联络系统共分二大部份若干部件设备组成(上图)



    地面调度室机房的主要设备分别由:矿用数字程控调度电话交换机—调度控制台—数字电话录音系统—后备备用电源—机房防雷配线箱—通信切换设备—入井处通信线路熔断器和防雷电装置—等部件组成。



    地面调度机房的核心控制设备是矿用数字程控调度交换机与调度台,其功能指标是否达到矿山井下通信联络系统的验收标准是选型的关键。



上图为矿山通信联络系统中之重要组成部分之一调度值班控制台,该调度台具有完善的硬件冗余、软件容错,分散控制等技术,AC(~220)/DC(-48V)双电源无缝切换,有效地保障了调度台设备可靠的运行。



    该调度台具有求救信号声光报警,井下求救者位置显示,控制中心断电告警等煤矿通信联络系统中常规功能要求。调度台防火阻燃全金属防干扰屏蔽外壳等高精尖技术指标是调度台运行可靠的保证。



上图为矿山通信联络系统中调度控制台收到的井下信号并显示求救者的地理位置及终端编号及求救时间



2井下部份主要分别由:矿用通信电缆或矿用光缆配备矿用电话光端机组成电话信号传输系统——矿用防水通信接线盒——矿用防水、防尘、防腐、阻燃电话机——矿用井下通信终端—等部件组成。下图为专业适用于非煤矿山光缆传输电话信号的KTG127型矿用电话光端机

   依据《金属非金属矿山安全规程》的有关规定,地下矿山企业应按照该规定,以及在灾变期间能够及时通知人员撤离和实现与避险人员通话的要求,建设完善井下通信联络系统。



    地面调度室至主提升机房、井下各中段采区、马头门、装卸矿点、井下车场、主要机电硐室、井下变电所、主要泵房、主通风机房、避灾硐室(场所)、爆破时撤离人员集中地点等,应设有可靠的通信联络系统。



        矿井井筒通讯线路一般分设两条通讯电缆或两条通讯光缆,从不同的井筒进入井下配线设备,其中任何一条通讯电缆或光缆发生故障,另一条通讯电缆或光缆,应能担负井下各通讯终端的信号传输能力,如入井筒使用光缆传输,应与KTG220型矿用电话光端机配合使用,井下通讯终端设备,应具有防水、防腐、防尘功能。



3。  依据矿山安全规程:通信线路必须在入井处装设熔断器和防雷电装置的要求。KHX50矿用通信线路避雷器应采用过流-熔断、过压-钳位、雷击浪涌信号入地泄放等多重保护的标准化矿井通信联络系统达标要求。





该方案提供了一套能满足标准化矿井建设验收的矿山调度通信联络系统





三. 矿用电话调度通信联络系统简介:



调度正常呼叫:调度员呼叫终端话机可一键呼叫到系统内的所有终端话机。

调度紧急呼叫:调度具可一键呼叫到所有”“态终端话机。

终端呼叫调度:终端话机呼叫调度。 操作:摘机拨调度号码。

终端直通调度:终端话机摘机,无须拨号直通调度台,即可自动呼叫调度员。

终端紧呼调度:井下终端话机按‘紧呼’健,调度台将紧急与井下终端话机建立通话。

终端求救报警:井下终端向调度发出求救信号时,调度台时发出“声”“光”报警信号。

调度断电告警:断电时调度台将发出告警提示信号。

求救位置显示:井下终端向调度发出求救信号时,调度台将中文显示求救者的井下位置。

调度救护接警:井下终端紧急呼叫调度时,调度按接警键即可与求救者通话。

故障检测切换:系统能自动检测故障,系统冗余配制并自动切换。

终端话机互拨:井下及地面辅助部门的话机之间的呼叫可拨号自动接续。

调度监听终端:终端AB正在通话,调度员插入监听并将其录音。

调度强插强拆:终端AB正在通话,调度可强行插入通话或强行中断AB通话。

调度分组呼叫:调度可进行三方、四方或N个终端话机为一组同时通话。

时间查询功能:井下任一终端话机均可通过语音信箱查询当前时间。
