KTJ120型数字程控调度电话交换机概述
一.交换主机概述
信令齐全:中国1号信令、中国7号信令、PRI信令、可方便扩容与组网。
高可靠性: 主控系统与电源等冗余配置、故障自动切换、断电自动切换。
进口按键: 防尘密封、可靠性高,使用寿命长。操作简单、直观易学、外形美观等特点。
调度功能:调度台一键急呼,强插、强拆、强接、监听、选呼、组呼、集呼、全呼。
救护功能:求救报警、救护接警、紧急通知、断电告警。
数字录音:多路数字自动录音系统,对调度控制台通话进行自动或手动录音。
组网能力:信令齐全、中继汇接、一机多号、等位出局、限号功能、易于组网。
管理功能: 权限管理、业务管理、故障监视检测等功能。

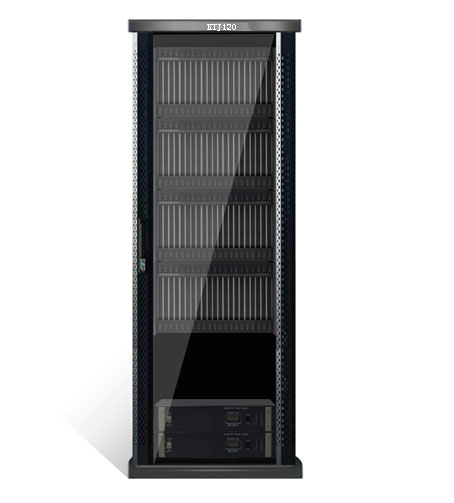

(左图)KTJ120型数字程控调度电话交换主机
应用范围:煤矿、非煤矿山、化工、电力、石化等系统组建系统专网的要求,灵活地组成调度指挥网,井下应急通信网,矿务局信息中心汇接局对下属各矿区的组网要求。
二.KTJ120型调度电话交换机的系统功能
终端紧呼调度:井下终端话机按‘紧呼’健,调度台将紧急与井下终端话机建立通话。
终端求救报警:井下终端向调度发出求救信号时,调度台将发出“声”“光”报警信号。
调度断电告警:断电时调度台将发出告警提示信号。
求救位置显示:井下终端向调度发出求救信号时,调度台将中文显示求救者的井下位置。
调度救护接警:井下终端紧急呼叫调度时,调度按接警键即可与求救者通话。
故障检测切换:系统能自动检测故障,系统冗余配制并自动切换。
终端话机互拨:井下或地面辅助部门相互之间的话机呼叫可拨号自动接续。
调度监听终端:终端A与B正在通话,调度员插入监听并将其录音。
调度强插强拆:终端A与B正在通话,调度可强行插入通话或强行中断A与B通话。
调度分组呼叫:调度可进行三方、四方或N个终端话机为一组同时通话。
调度紧急全呼:紧急情况调度可一键呼叫井下全部防爆终端话机。
调度应急广播:紧急情况调度可紧急呼叫井下全部终端。
时间查询功能:井下任一终端话机均可通过语音信箱查询当前时间。
三.系统技术指标
1.调度电话交换机:
(1) 应用标准:
《YD/T729-94程控交换机进网检测方法》
《程控用户交换机基本技术规范和进入市内电话网的要求》
《B3380-82 电话自动交换网铃流和信号音》
《GB/T14381-93 程控数字用户自动电话机通用技术条件》
(2)外形尺寸: (单机柜) 16---128 门: 60×490×800mm
128---512 门: 60×490×1220mm
512---1024 门: 60×490×1700mm
2. KTJ120型性能特点:
KTJ120型调度台是采用进口丹麦按键组成的调度通信设备,是调度指挥专用之调度台.其按键的使用寿命高达1000万次以上,其双制式来电显示,双席话机,双CPU,双电源,热备份及故障自动隔离等分散控制方式,具有完善的硬件冗余、软件容错,分散控制等技术,AC(~220)/DC(-48V)双电源无缝切换,有效地保障了调度台设备可靠的运行。
调度台地址键具备“一键一灯多态”,双席可同时“一键通”“强插”“强拆”,方便多个值班调度人员应急操作指挥,迅速观察判断全网动态。
调度台防火阻燃全金属防干扰屏蔽外壳等高精尖技术指标是调度台运行可靠的保证。在众多按键式调度台厂家中KTJ120型丹麦键调度台的设计堪称出类拔萃。
KTJ120型调度台具有完善的硬件、软件检测故障的措施,一但发生故障能自动隔离,并自动进行定位诊断。主备冗余、分散控制、软件容错、网络自愈等技术,内在可靠性机理有效地保障了调度通信设备万无一失。
调度台容量: 64键. 128键. 256键.
调度台供电:AC220V±10%,50±2HZ DC48V±25%
调度台功耗: 1W-5W 工作方式:双席话机,双CPU,双电源,热备份。
调度机调度台对无故障时间及系统可靠性的要求比一般交换机要高,且资源配置也比一般通信设备强。
KTJ120型调度机调度台的全分散控制技术,全资源配置和多重冗余,确保设备运行安然无恙。
调度台外形尺寸: 64键/128键: 800×350×120 mm
256键: 1000×350×120 mm

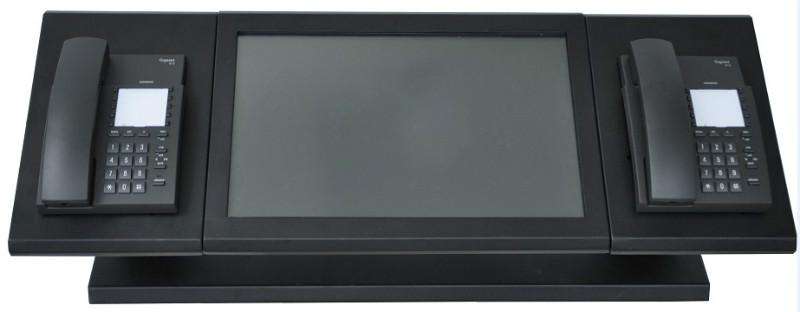

(下图)为调度控制台显示紧急求救的中文信息

3.调度数字录音系统 多路电话同时录音;实时监听、查询任一路电话的录音;根据录音日期、时间、通道号等进行查询;
调度电话录音方式: 系统有三种录音方式:压控、音控和键控。
压控(自动):根据电压的变化进行录音,即提机就进行录音.
音控(音频控制):根据检测线路中是否有音频信号来录音,如对讲机等. 键控(手动):根据对话的内容而由对话人通过手动*、# 来决定录音或结束.
4. KTJ120型煤矿井下通信联络系统应用优势

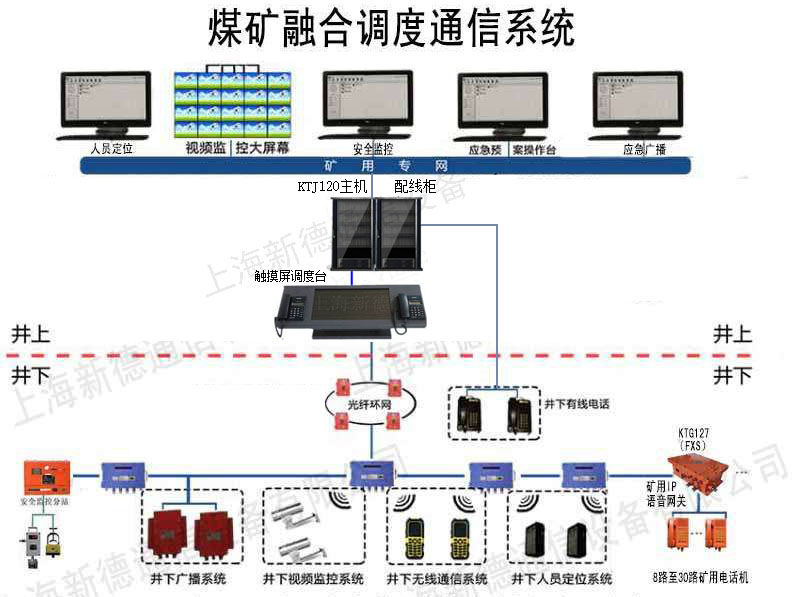

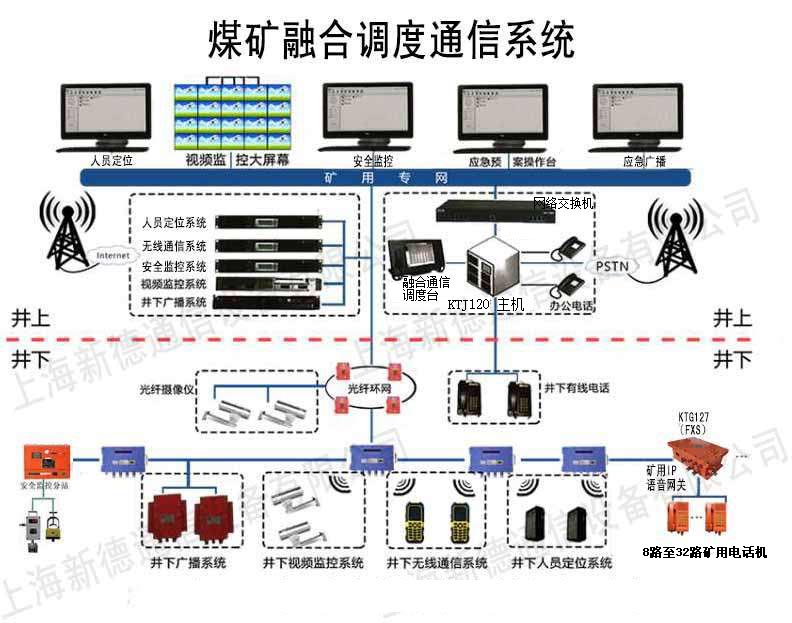

煤矿通信联络系统原理拓扑图(下图)共分二大部份组成:

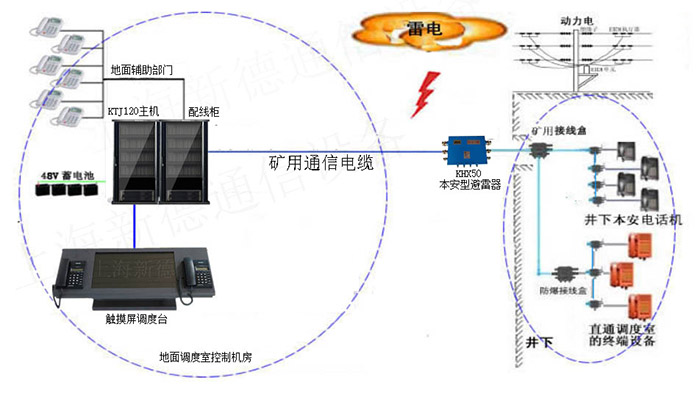

1。地面调度室机房的主要设备分别由:KTJ120型数字程控调度电话交换机——调度台——数字电话录音系统——备用电源——机房防雷配线箱——KHX50型入井处通信线路熔断器和防雷电装置——等部件组成。

依据《煤矿安全规程》第四百五十九条第三款规定:通信线路必须在入井处装设熔断器和防雷电装置的要求。KHX50矿用本安型通信线路避雷器对入井处通信线路采用过流-熔断、过压-钳位、雷击浪涌信号入地泄放等多重保护技术防护,确保井下通信线路的本安特性(上图)。
2. 井下部份主要分别由:矿用通信线缆(电缆或光缆)——JHH10矿用本安型通信接线盒——矿用本安型电话机——矿用本安型通信终端等,井下通信主干线如采用光缆传输,需配置KTG127或KTG220矿用电话光端机。
煤矿通信联络系统配套使用的矿用通信线缆、矿用电话光端机、矿用本安接线盒、矿用电话机等均应采用已获得国家矿用产品安全标志中心颁发的“安全标志准用证”的产品。
(下图为KTG127型矿用电话光端机)

上海新德通信设备有限公司生产的矿用通信设备均具有国家防爆检测机构颁发的防爆证与国家矿用产品安全标志中心颁发的“安全标志准用证”。 施工安装调试及售后服务的专业工程技术人员均已获得TLC国际体系质量认证中心的认证许可。
上海新德通信设备有限公司为煤矿及非煤矿山行业提供了一套符合煤矿安全规程的,能满足《国家安监局关于建设完善煤矿井下安全避险“六大系统”的通知》要求,能达到标准化矿井建设验收的煤矿调度通信联络系统
KTJ120型特点:
1.由控制中心调度台向井下通信终端发起的组呼、全呼功能.
2.显示井下紧急求救者的时间、和编号.
3.具有自动或手动启动录音功能,通信历史记录可进行查询.
4.系统设置、参数修改、功能调用等功能.
5.井下终端可直接向控制中心调度台发送紧急呼救信号,
6.控制中心声光提示并显示井下终端报警位置.
7.调度控制中心发布紧急通知和危险警报功能.
8.人机对话的操作权限管理功能.
