  KTG127矿用隔爆兼本安型光端机在煤矿井下的应用方案         ★★★
KTG127矿用隔爆兼本安型光端机在煤矿井下的应用方案
[ 作者:刘工    转贴自:本站    点击数:3353    更新时间:2020-1-2    文章录入:admin ]



         KTG127矿用隔爆兼本安型光端机在煤矿井下的应用方案

   一.KTG127矿用隔爆兼本安型光端机在煤矿光纤通信传输中的应用

1.该方案是利用煤矿井下与地面光纤点对点电话通信传输专用KTG127矿用隔爆兼本安型光端机设备可分别提供输出本安信号:8路16路24路,32路,50路,64路,80路,100路,128路等电话信号在光纤点对点传输。

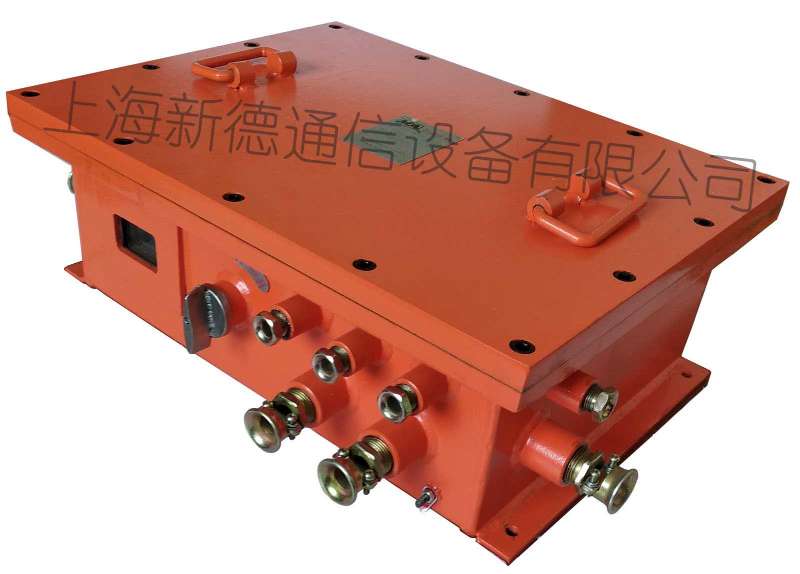

    KTG127矿用隔爆兼本安型光端机将电话信号由传统的矿用通信电缆向井下传输的方式,转换成由光信号并在光纤上传输的矿用通信设备,属于矿用隔爆兼本安型通信传输设备,KTG127矿用光端机其在煤矿井下远距离传输方面发挥出不可替代的优越性,其将光电等信号双重本安保护,使地面与井下的通信联络安全可靠。

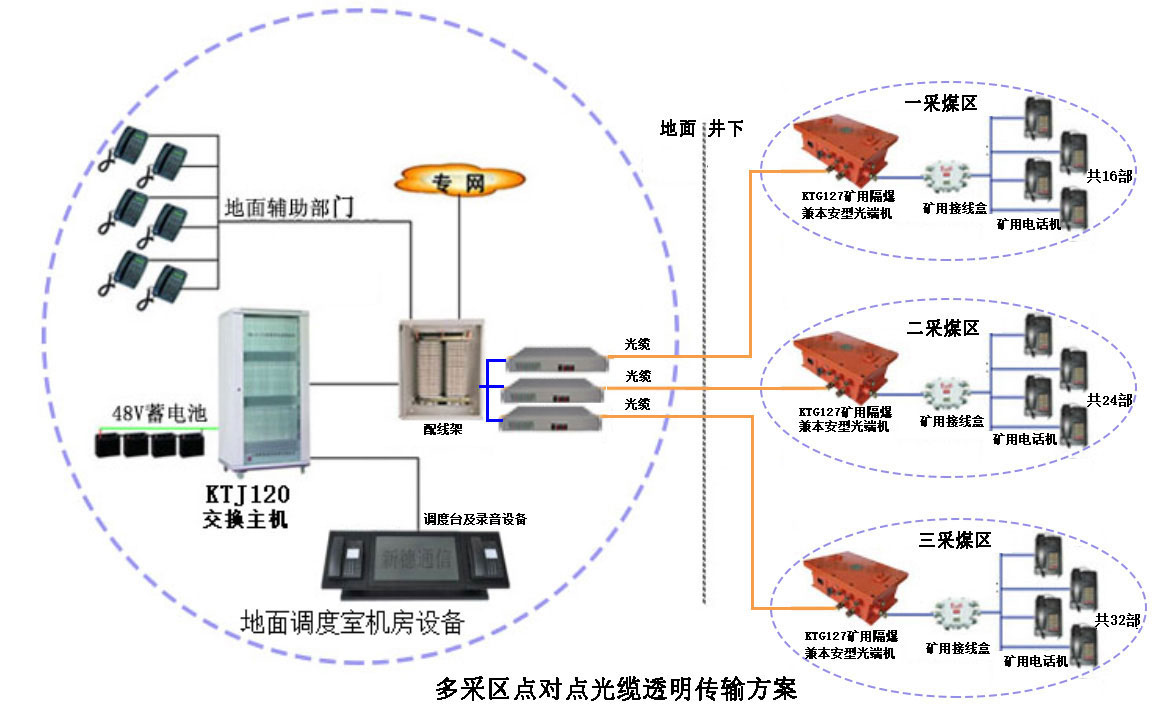

上图为KTG127矿用隔爆兼本安型光端机在煤矿井下光纤传输电话信号的应用方案

2. 产品特点

支持来电显示功能与反极性计费功能;

支持各个站点的相互放号功能;

电话语音口支持FXO口FXS口,FXO口与数字程控交换机与电话调度交换机IP/PBX语音软交换系统FXS口对接,KTG127矿用隔爆兼本安型光端机在井下输出本安用户信号。

能检测当光信号丢失时为对端设备掉电或是光纤不通,并通过指示灯指示告警;

无中继传输距离可达20~120公里

 3.技术性能

单模光纤: 8/125um, 9/125um,

传输距离 20Km@9/125um 单模光纤,衰减(0.35dbm/km ) (实际如需更大距离需定制)

波长:1310nm(超长距离传输时选用1550nm波长)

4.使用环境

   适用于煤矿井下有瓦斯、煤尘爆炸危险的环境,但无显著振动和冲击、无破坏绝缘的腐蚀性气体,无直接滴水、淋水的场合。

5.供电电源

输入电压:AC 127V-220V;功耗:≤25W

6.FXS 用户电话口

6.1.频率特性:300~ 3400Hz(-0.6~+3dB),

6.2.串音衰耗:≥65dB

6.3.最高直流开路电压:60V;

6.4.最大直流短路电流:34mA;

6.5.最高铃流开路电压:60V;

6.6.最大铃流短路电流:38mA。

6.7.本安用户线最大传输距离:10km。

     KTG127矿用隔爆兼本安型光端机在电话通信联络系统中充当一段长距离的电话通信线缆,使煤矿井下电话干线采用数字再生中继技术传输,煤矿井下其话音的质量几乎与市话语言媲美。由于通信技术的快速发展,大规模集成电路发展使我们的KTG127矿用隔爆兼本安型电话光端机的体积变得小而精巧以方便煤矿用户在井下安装调试及日常维护。

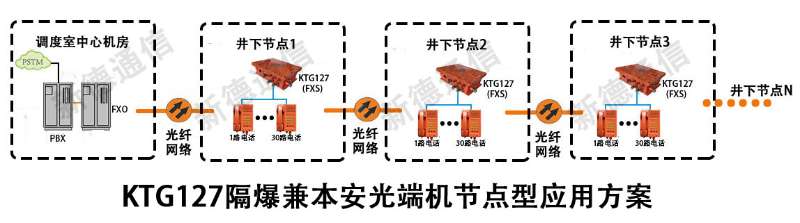

.KTG127矿用隔爆兼本安型光端机在煤矿井下级连式节点型光纤通信传输中的应用方案

每个节点可提供8路、16路、24路、30路本安电话信号并支持每个节点提供4个百兆以太光口、4个百兆以太电口的本安信号

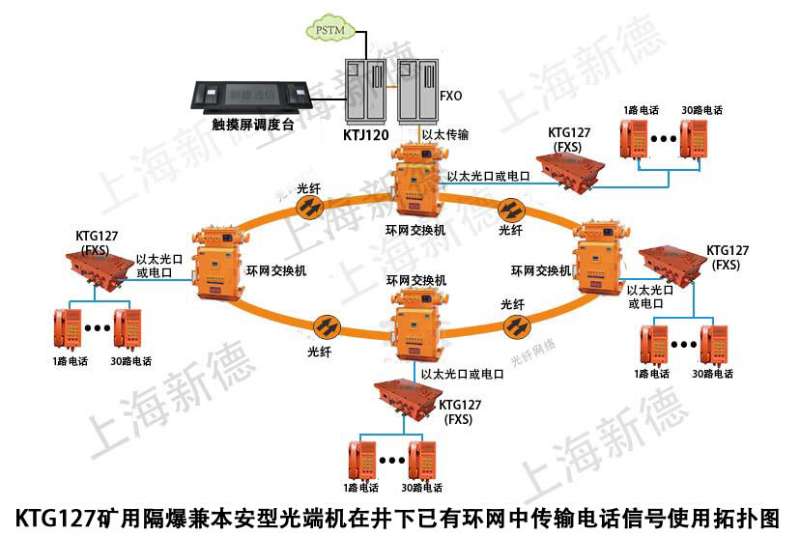

三.KTG127矿用隔爆兼本安型光端机在煤矿井下冗余环网光纤通信传输中的应用方案

每个节点可提供8路、16路、24路、30路本安电话信号

四.KTG127矿用隔爆兼本安型光端机在煤矿井下自行组成冗余环网光纤通信传输中的应用方案

每台设备有2个千兆以太光口组成冗余环网,每个节点可提供8路、16路、24路、30路本安电话信号并支持提供4个以太光口、4个以太电口的本安信号。

五.KTG127矿用隔爆兼本安型光端机在煤矿井下组成光纤冗余环网应用方案

   本系列产品采用矿用网络设备设计,每台设备有2个千兆以太光口组环,提供4个百以太光口、4个百以太电口的本安信号。

    或选配2-6)个千兆光纤端口与(4-8)个千兆电口或另选配RS232/422/485串口,采用工业冗余环网设计,KTG127每台设备均可组成冗余环网的千兆光纤端口,组成级联方式,单环,相切环的网络等拓扑结构,工业冗余环网设计是为了实现在井下恶劣环境下,数据传输的稳定性、可靠性和实时性。其工作原理是物理连接上成环型结构,工作时网络信号成链状结构,一旦传输光缆某处节点断路,设备以极短的时间自动切换到备用光纤线路上传输。

KTG127型光端机,矿用隔爆兼本安设备设计,专为严苛的井下环境而设计;

具有广播风暴保护、平衡流量、隔离冲突、检测差错及死机自复位等功能, 适合于传输大流量数据应用;

设备提供选配2-6)个千兆光纤端口与(4-8)个千兆电口,或选配RS232/422/485串口;

网光条设计在线路故障时自动切换保证通信正常;

   支持多种光纤网络结构:点对点、星型、链型、环网冗余,并可组合为更复杂的网络拓扑结构支持多种光纤网络结构:点对点、星型、链型、环网冗余,并可组合为更复杂的网络拓扑结构支持多种光纤网络结构:点对点、星型、链型、单环网冗余,相切环环网冗余等网络拓扑结构。

  WWW.XD3000.COM中有更多矿用隔爆兼本安型电话光端机内容
