煤矿井下通信联络系统的组成及实施方案
煤矿调度通信联络系统主要用于煤矿井下、井上生产调度指挥及地面辅助部门的通信联络。对煤矿调度通信设备的选型、安装、使用与维护正确与否将直接影响到煤矿企业的安全生产及达标验收。
通信系统:顾名思义是由各个有关连的部件组成，为实现人们规定的通信效能,以达到某一目标而构成的相互关联协同作战的一个集合体,关联部件各尽其职系统才能完成各部件不能单独完成的工作。
一. 煤矿调度通信联络系统共分二大部份若干部件设备组成
地面调度室机房的通信设备分别由：矿用KTJ120型数字程控调度电话交换机——调度控制台——数字电话录音系统——后备备用电源——机房防雷配线箱——入井处通信线路熔断式防雷电装置——等部件组成。

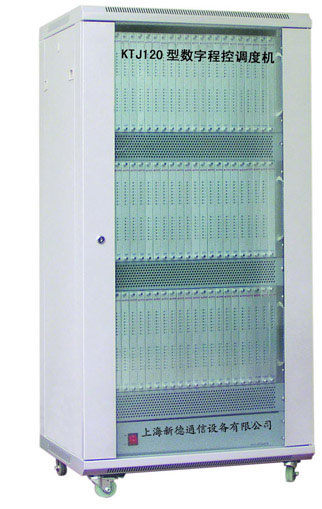

1)地面调度机房的核心控制设备是数字程控调度电话交换机与调度控制台,作为煤矿调度指挥的多媒体输入通信终端设备，KTJ120型触摸屏调度台是一款配置22寸液晶屏的低功耗工业级超薄触摸屏调度台，整机采用平板式设计，并采用优质钢板冲压技术表层喷塑工艺,外形美观大方，具有：强插、强拆、直通、三方、多方通话、组呼、全呼等功能，包含一键通、群呼 、广播、对讲、监听、录音、视频推送、预案执行等融合联动等功能，触摸屏调度台与其他矿用监控等系统，多网融合与联动的实现，赋予了崭新的面貌。
上图为触摸屏调度台

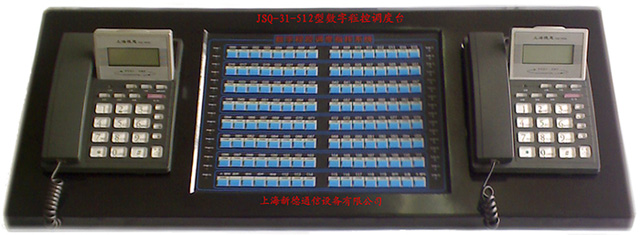

左图为煤矿通信联络系统中:KTJ120型调度控制台,该调度台具有完善的硬件冗余、软件容错，分散控制等技术. KTJ120型调度台采用进口丹麦按键，其按键的使用寿命高达1000万次以上，双制式,双话机,双CPU，双电源，热备份及故障自动隔离等分散安全控制方式. 确保调度台运行万无一失。 型调度台具有完善的硬件、软件检测故障的措施，一旦发生故障自动隔离，并自动定位诊断。主备冗余、分散控制、软件容错、网络自愈等技术，内在可靠性机理有效地保障了调度通信设备万无一失。
在众多调度台厂家中KTJ120型调度台的设计堪称出类拔萃。

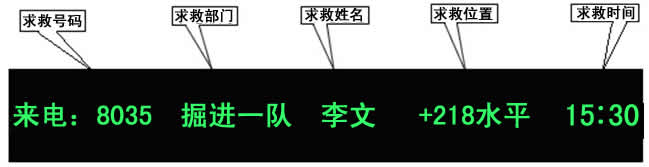

左图为煤矿通信联络系统中调度控制台收到的井下信号并显示求救者的地理位置及电话终端编号及求救时间
3)．井下部份主要分别由：
1. 矿用通信电缆——矿用本安通信接线盒——矿用本安电话机—— 等部件组成。
2. 矿用通信光缆——KTG127矿用隔爆兼本安型光端机（电话型）或KTG220矿用一般型光端机（电话型）——矿用本安电话机等组成。
井下运输大巷、石门及主要巷道、施工采掘面、主副井绞车房、井底车场、运输调度室、采区变电所、上下山绞车房、水泵房、带式输送机控制硐室等主要机电硐室和采区、同水平海拔最高点均应安装电话终端.避难硐室（救生舱）、井下水泵房、中央变电所和突出煤层采掘面、爆破撤离人员集中点、矿井地面变电所和地面通风机房以及煤矿认为重要需经常联络的场所，应安装直通矿调度室的电话终端. 井下避难硐室内的通信线路应铺设专用具有防损毁措施的信号传输管线内.
煤矿调度通信联络系统配套使用的井下部件均应采用已获得国家矿用产品安全标志中心颁发的“安全标志准用证”的产品。

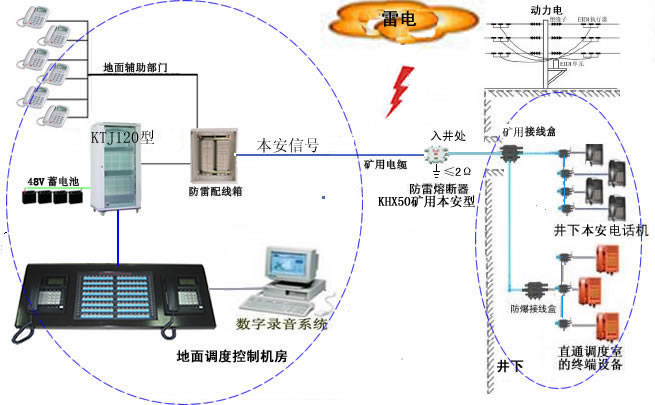

4).煤矿调度通信联络系统电缆传输方案: 调度通信联络系统电缆传输原理拓扑图(下图)
5).煤矿调度通信联络系统光缆传输方案: 调度通信联络系统光缆传输原理拓扑图(下图)

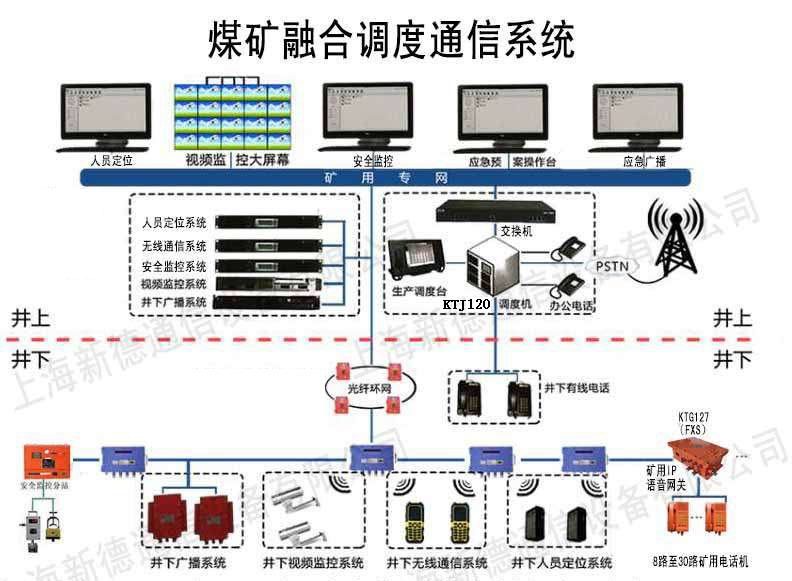

6)下图为KTJ120型通信联络系统在煤矿融合调度通信系统中的应用方案
二.调度通信联络系统使用环境条件
1系统中用于地面机房、调度室的设备，应在下列条件下工作：
环境温度：0℃～40℃；
相对湿度：40%～70%；
GB/T 2887规定的尘埃、照明、噪声、电磁场干扰和接地条件。
2. 系统中用于煤矿井下的设备应在下列条件下工作：
环境温度：0℃～40℃；
平均相对湿度：不大于95%（＋25℃）；
有爆炸性气体混合物，但无显著振动和冲击。
(本系统配套使用的井下设备及部件均为无源型,对井下供电电源不作要求)
三.煤矿调度通信联络系统技术指标
1. 调度电话交换机技术指标
供电： AC220V±10%，或 DC48V±5%。
功耗： 50~500W（根据分机数量而变化）。
容量：单机柜： 16--1024线，16线/板。中继：8--128线，8线/板。
尺寸：（单机柜）
16---128 门：60×490×800 mm.
128---512门： 60×490×1220 mm.
512---1024门：60×490×1700 mm
2. 性能及特点: 主控CPU板、一次电源、二次电源及铃流电源等公用控制部分单机冗余配备、双机双待、故障自动切换、三级防雷措施、故障自动检测和自动监控。调度紧急呼叫及普通呼叫终端电话、组呼、全呼功能,终端电话向调度紧急求救功能。强插、强拆、强接、监听、选呼、组呼(分组呼叫)、集呼(分区呼叫)、全呼、来电显示、叫醒服务、求救报警、救护接警、时间中文语音查询等上百种程控调度功能。
KTJ120型煤矿通信联络系统:荣获:《中华人民共和国工业和信息化部》进网证/荣获:《国家电话交换机质量监督检验中心》合格证/荣获:《TLC国际质量体系认证中心》认证证书/荣获:《防爆合格证》/荣获国家《煤安标志证》
3..调度电话数字录音系统
调度电话数字录音基本功能:
多路电话同时录音；
实时监听任一路电话的通话情况,实时查询任一路电话的任一录音；根据录音长度、日期、时间、通道号、重要情况等进行查询；管理员系统密码等级控制；用户权限分级管理；录来电显示；连续放音； 电话通话量统计；冗余设计，自我故障恢复。
录音方式：压控、音控和键控。
压控（电压控制自动录音）：根据电压的变化进行录音，即摘机自动录音
音控（音频控制）：根据检测线路中是否有音频信号来录音，如对讲机等
键控（手动控制）：根据对话的内容而由对话人通过手动＊、＃ 来决定录音或结束.
四. 煤矿井下通信联络系统中的安全实施方案
煤矿通信联络系统主要由:矿用电话交换主机,入井处通信线路防雷熔断器装置等部件组成。
1. KTJ120型矿用电话交换主机:限制了送往煤矿井下的非本安信号能量，防止非本安危险信号进入井下，是煤矿井下本安通信联络系统的重要组成核心(见调度通信联络系统原理拓扑图)。

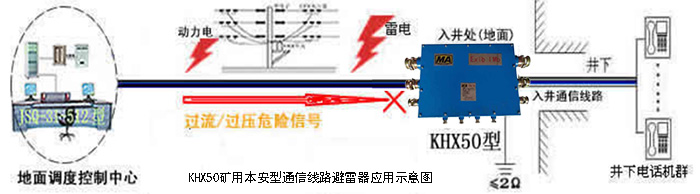

2. 通信联络系统拓扑图中KHX50型设备是入井口电话通信线路熔断器和防雷电装置(下图)。
依据《煤矿安全规程》规定:通信线路必须在入井处装设熔断器和防雷电装置的要求。
KHX50型防雷及熔断保护器采用过流-熔断、过压-钳位、雷击浪涌信号入地泄放等多重功能保护,确保矿井通信线路的本安特性,为非本安信号和危及井下设备与井下人身安全的雷电信号等在入井处严把最后一关。
该方案提供了一套能满足标准化矿井建设验收的煤矿通信联络系统。通信联络系统的工程施工技术人员均由上海新德通信设备有限公司组织安装调试,其设备的生产与工程施工服务过程已获得TLC国际质量体系认证中心的认证。
3. 煤矿调度通信联络系统功能简介:
调度正常呼叫：调度员呼叫终端话机可一键呼叫到系统内的所有终端话机。
调度紧急呼叫：调度具可一键呼叫到所有“忙”“闲”态终端话机。
终端呼叫调度：终端话机呼叫调度。 操作：摘机拨调度号码。
终端直通调度：终端话机摘机，无须拨号直通调度台，即可自动呼叫调度员。
终端紧呼调度：井下终端话机按‘紧呼’健，调度台将紧急与井下终端话机建立通话。
终端求救报警：井下终端向调度发出求救信号时，调度台将发出“声”“光”报警信号。
调度断电告警：断电时调度台将发出告警提示信号。
求救位置显示：井下终端向调度发出求救信号时，调度台将中文显示求救者的井下位置。
调度救护接警：井下终端紧急呼叫调度时，调度按接警键即可与求救者通话。
故障检测切换：系统能自动检测故障，系统冗余配制并自动切换。
终端话机互拨：井下及地面辅助部门的话机之间的呼叫可拨号自动接续。
调度监听终端：终端甲与乙正在通话，调度员插入监听并将其录音。
调度强插强拆：终端甲与乙正在通话，调度可强行插入通话或强行中断甲与乙通话。
调度分组呼叫：调度可将井下电话及井下广播终端分为几个组别任意进行组内呼叫或组内广播。
调度紧急全呼：紧急情况调度可一键呼叫井下全部终端话机或广播。
时间查询功能：井下任一终端话机均可通过语音信箱查询当前时间。
