JSQ-31-512型数字程控调度机通信系统

   JSQ-31-512型数字程控调度机是新德公司研发并生产的调度通信电话交换设备，已通过国家电话交换机质量监督检验中心电信设备进网合格检测并获国家电信设备《进网许可证》。

    JSQ-31-512型在严格遵照国家《数字程控调度机进网要求》标准的前提下，采用先进的微处理器作控制核心，大规模COMS集成电路的选用,主处理器(CPU)等核心部件采用热备份运行、分散控制、软件容错、主备冗余、网络自愈等先进数字通信技术的运用，故障检测、故障隔离、定位诊断, 其完善的硬件、软件设计有效地保障了JSQ-31-512型调度交换机通信系统可靠的运行。

     由于采用了全数字的PCM和各种类型多种协议的外围通信接口，达到了综合数字调度通信业务的要求，即话音交换、数据传输为一体，是目前国内屈指可数的电话调度交换设备。

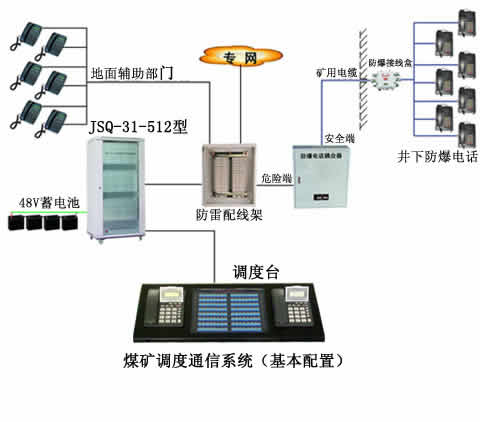

一．JSQ-31-512型调度通信联络系统配置(下图)

上图调度电话通信联络系统共分二大部份组成

1．地面调度室机房的主要设备分别由：JSQ-31-512型数字程控调度机——数字电话录音系统——后备电源——机房防雷配线箱——KTA123矿用电话安全耦合器--等部件组成。

依据GB3836《爆炸性气体环境用电气设备》与《MT 402-1995煤矿生产调度电话用安全耦合器通用技术条件》  KTA123本安型电话安全耦合器在通信系统中：安装于地面安全场所(调度室及机房)是地面非本安信号进入井下的安全栅.

 KTA123电话耦合器控制电路中通过限流和限压电路限制了送往煤矿井下本安回路的能量，从而防止非本安电路的危险能量串入本安电路，是煤矿通信联络系统的重要组成部分，即井下与井上双向通信联络的语音沟通桥梁也是井下工作场所的安全守护神。

2．井下部份主要分别由：矿用阻燃通信电缆——JHH10矿用本安型通信接线盒——矿用本安型电话机。系统针对MT 401—1995 通用技术条件的标准设计,通过KTA123矿用电话安全耦合器（安全栅）装置,将井下的通信线路与井上调度通信交换设备相连接。

上海新德通信设备有限公司是ISO9001国际质量体系认证企业, 公司生产的 KTA123矿用电话安全耦合器,经国家矿用产品防爆检测合格并获国家矿用产品安全标志证。

    JSQ-31-512型数字程控调度机通过了国家电话交换机质量监督中心的合格检验并获国家电信设备进网许可证。

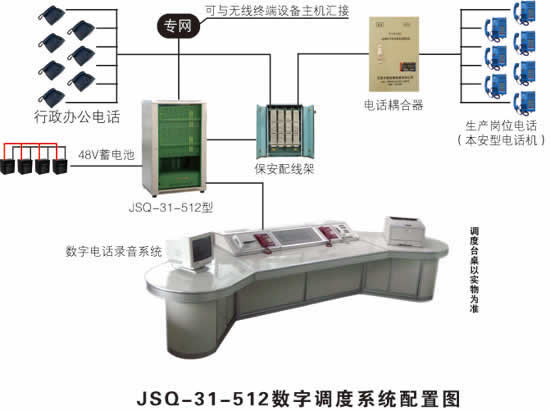

(下图)JSQ-31-512型通信联络系统标准基本配置

    上海新德通信设备有限公司为煤矿及非煤矿山提供了一套符合矿用安全规程，满足《国家安全监管总局 关于建设完善煤矿井下安全避险“六大系统”》要求，符合矿井“六大系统”标准化建设、达标验收的矿用通信联络系统。

二．JSQ-31-512型调度通信联络系统功能简介

调度正常呼叫：调度台呼叫终端话机可一键呼叫到系统内的所有终端话机。

调度紧急呼叫：调度台可一键呼叫到所有“忙”“闲”态终端话机。

终端呼叫调度：终端电话机呼叫调度。 操作：摘机拨调度号码。

终端直通调度：自动呼叫调度台功能。 操作：终端话机摘机无须拨号直通调度台。

终端紧呼调度：井下终端话机按‘紧呼’健，调度台将紧急与井下终端话机建立通话。

终端求救报警：井下终端发出求救信号时，调度台将同时发出“声”“光”报警信号。

求救位置显示：井下终端发出求救信号时，调度台将同时中文显示求救者的井下位置。

调度救护接警：井下终端紧急呼叫调度时，调度按接警键即可与求救者通话。

故障检测切换：系统能自动检测故障，系统冗余配制并自动切换。

终端话机互拨：地面辅助部门的话机之间的呼叫可拨号自动接续。

调度监听终端：终端A与B正在通话，调度员插入监听并将其录音。

调度强插强拆：终端A与B正在通话，调度可强行插入通话或强行中断A与B通话。

调度分组呼叫：调度可进行三方、四方或N个终端话机为一组同时通话。

调度紧急全呼：紧急情况调度可一键呼叫井下全部终端话机。

时间查询功能：井下任一终端话机均可通过语音信箱查询当前时间。

三．JSQ-31-512型应用标准:

        《GB/T14381-93 程控数字用户自动电话机通用技术条件》

《YD/T729-94《程控交换机进网检测方法》

《MT 402-1995煤矿生产调度电话用安全耦合器通用技术条件》

四．JSQ-31-512型调度交换主机系统技术指标:

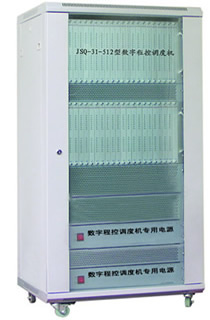

    (下图)JSQ-31-512型主机

(1)  传输损耗

     分机--分机    2～7dB

     分机--中继    2～7dB

(2) 用户馈电电流 >18mA

(3) 用户拨号方式：脉冲、 音频

(4) 供电： AC220V±10%，50±2HZ或DC48V。

(5) 功耗： 50~500W（根据分机数量而变化）。

(6) 容量：单机柜:
     内线分机：  16--1024线，16线为一单位。

     环路中继：  8 --128线， 8线为一单位。

    数字中继：  NO.1、 NO.7、 PRI 信令等多种中继接口。

(7)外形尺寸： （单机柜）(上图)

                16---128门： 60×490×960mm

               128---512门： 60×490×1220mm

              512---1024门： 60×490×1700mm

五．JSQ-31-512型调度台

     (下图)JSQ-31-512型调度台

1. 容    量：  64键/128键/256键

2. 工作方式：双席话机，双CPU，双电源，热备份

3. 外形尺寸：64键/128键800×350×120 mm ,   256键：1000×350×120 mm

六. 调度控制中心主要功能：

通信联络系统调度控制中心具有以下常用功能：

1.终端电话与调度控制中心之间的双向语音无阻塞通信联络。

2.由调度控制中心发起的组呼、全呼、选呼、强拆、强插、紧呼及监听功能。

3.由调度终端电话向调度控制中心发起的紧急呼叫功能。

4.调度控制中心能够显示发起通信的终端电话的位置、时间等信息。

5.能够储存备份通信历史记录并可进行查询。

6.自动或手动启动的数字式电话通话录音功能。

7.终端电话之间通信联络拨号自动交换接续功能。

8.控制中心能够声光提示断电故障及声光提示紧急呼叫。

9.控制中心声光提示终端电话的紧急呼叫。
