  煤矿生产调度指挥与通讯调度总机
煤矿生产调度指挥与通讯调度总机
[ 作者:煤矿调度总机    转贴自:调度通信设备网    点击数:2972    更新时间:2018-1-6    文章录入:上海新德 ]

       一、煤矿生产调度对电话通讯的要求

    (一)煤炭生产调度通讯特点需求

    生产调度通讯系统的重点是要发挥生产调度员的指挥作用,必须实现调度员能随时与任何一个通讯系统内的任何一部电话(包括扩音电话、移动电话等)建立联系,不受被叫摘机、占线等限制(必须具备“强插”、 “强拆”等调度功能),并可以随时与上级调度建立联系。

    由于煤炭生产主要在井下作业,存在工作环境恶劣(工作区域狭小、照明差、潮湿、有腐蚀性),不安全因素多(主要有水、火、瓦斯、顶板等事故的威胁),人员、设备之间的运输、安装、调试配合要求很高,信息传输必须及时、准确。同时,煤矿地面的生产调度管理部门、辅助部门又必需及时协调。所以煤矿调度通信网必须既满足井下的安全、生产的需要,又要满足地面生产、指挥、管理以及人们生活等各方面的通讯需求。因此,煤矿生产必须把专业电话调度总机系统摆在十分突出的位置。

  建立生产调度通讯外,还必须建立行政通讯系统、洗煤专业等调度通讯系统,并相互成网。

    (二)煤矿未来对通讯信息的需求

    在过去煤矿通讯只满足于内部通讯联系. 与外部通讯、矿与矿之间的通讯量很小。随着市场经济的到来,煤矿对外交往越来越多,局内的各煤矿之间交流也不断增多,对外的信息量有了很大的提高。因此,通讯系统的建设必须充分认识到这种信息量的变化,使网络设计既能满足内部生产、经营的需要,又要满足对外联系的需要。

   保证通信信息能够及时、准确、快速的传递对于煤炭生产、经营来说极为重要。光缆、数字微波、数字程控调度机应该在矿井通讯系统得到广泛的应用,而且宽带上网、无线通信、图像传输等在矿井也要得到基本的普及。

   煤矿井下通讯手段必须越来越完善,特别是对井下应急通讯系统要求越来越高。另外,煤矿井下本质安全型通讯系统需大力推广应用,隔爆电话必须淘汰。

(三)通讯设备落后,可靠性差,不能满足生产调度指挥,抢险的需要

    目前大部分矿井的通讯设备与矿务局总机或电信公网采用NO.1信令组网,有的矿井甚至仍采用环路中继组网,局间中继少、接续速度慢,音质音量差,很难保证煤矿对外联系的畅通。

    数字程控调度总机在煤矿通讯系统中还没有全面普及,有的矿井仍然使用纵横制交换机,甚至有的用交换机代替生产调度机, 很多煤矿从地面到井下,从主要生产环节到辅助环节安装有几台甚至十几台小交换机(程控、共电、磁石等制式并存),他们各自独立,成为信息孤岛,系统间联系十分不畅,通信效率低,非常不利于生产和指挥,也不利于各生产环节的互相联系,给正常生产、经营造成较大影响。当遇到矿井突发事故势必造成生产调度指挥人员不能实现“强插”、 “强拆”的严重后果。由于调度指挥通信网络不畅、非常不利于事故的抢险,极易造成事故损失的扩大。

    二、选购煤矿通讯设备的方案原则

    (一)统一规划,科学合理地构建满足矿井生产、安全、经营以及人们日常生活的数字通信网络,形成手段多样,覆盖井上、下,达到纵向调度灵活可靠,矿区内外通信畅通,移动通信(无线通信)及时,能够保证应急通信的业务.范围广泛的扩展性以及灵活性强的立体通信网络。

     (二)  不仅能适应平时的通讯需要,而且能够保证在各种自然灾害、矿井事故等情况下进行应急通讯。

    (三)坚持与公网同步发展的原则。与矿区专网或电信公网联网要采用NO.7信令,使煤矿通信由封闭型向开放型发展。让煤矿电话用户使用本矿电话对外通讯与使用公网电话的感觉一样。

    (六)尽量采取双路由、多局向,提高传输网的可靠性和安全性。

    三、通讯组网模式

    一个现代化的矿井,其通信系统必须做到行政、调度通信相互补充,有线、无线通信手段相配套,以应急通信作保证,这样才有较大的发展空间。只有这样,通信网才既能保证煤炭生产、安全、经营及人们生活的需要,又能实现在紧急情况下的调度通讯保障,才能为向下一代网络的演进打下基础。

   根据煤炭网组网模式所示: 一台行政交换总机、一台生产调度总机、一台洗煤厂专用调度总机(有些矿井没有独立的洗煤厂,故不设此交换总机),再配备一些井下有线、无线通信系统即构成了理想的煤矿通信网。

    (一)行政通讯系统

   行政通讯系统主要为矿井生产、经营等管理和人们生活提供通讯保障,行政通讯系统在煤矿通信网中占主导地位。特别是市场经济时代,煤矿通信要向可运营的方向迈进,也就是说行政通讯不仅满足电话能打的现状,而要站在大通信、可运营的高度,重点考虑设备运行可靠性、增值业务开发能力、综合计费能力以及汇接能力等,不断满足煤矿通讯走向市场的需要。

    行政交换总机的选型一般在整个矿区通讯发展规划的指导下进行,不提倡各个矿井各行其是,以免造成矿区通信网上设备型号多、组网困难、开展增值业务受限等问题。作为矿务局通信专网,其网络结构应该是“中心局带远端模块”的组网模式最为合理.   行政交换总机与矿区行政通信专网组网应大力采用光纤传输方式,NO.7信令,尽量不用NO.1信令,生产调度组网主要用NO.1信令,有条件也可采用NO.7信令,不采用环路中继组网。

(二)生产调度通讯系统

    生产调度指挥通讯系统是煤矿安全生产管理中的重要手段之一,在煤炭生产中发挥着非常重要的作用。在地面,它是行政通信系统不可缺少的重要补充部分,因为煤矿生产规程中规定,在地面如绞车房、中央变电站等重点部位要安装行政、生产两套通讯设备,保证在一个系统出现故障,另一个系统能满足生产的需要。在井下,生产调度通信系统则是主要的通讯手段,井下各生产环节的信息主要通过该系统来传递。对生产调度通信系统的要求主要是运行可靠。

    (三)洗煤厂调度通讯系统

    洗煤厂生产环节多、系统复杂,在煤矿的经营中处于非常重要的地位。由于它与井下生产联系不十分紧密,所以在考虑组网模式时,洗煤厂应该独自建一套调度通讯系统,供厂内生产调度指挥用。该调度机必须与矿井行政、生产两通讯系统实现NO.1信令组网。

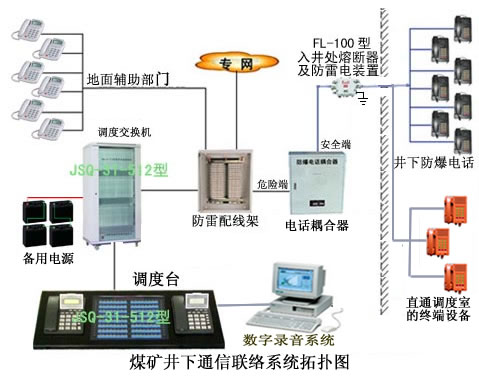

下图是JSQ-31-512型调度总机系统实例拓扑图
