 您现在的位置: 上海新德通信设备有限公司 >> 文章 >> 解决方案 >> [专题]调度交换机应用方案 >> 正文
  数字调度机系统实例应用拓扑图     ★★★
数字调度机系统实例应用拓扑图
[ 作者:矿务局调度机组网    转贴自:上海新德通信设备网原创    点击数:4790    更新时间:2016-3-27    文章录入:上海新德 ]

一、矿务局调度机组网
解决方案:智能调度网
    通过数字中继完成各矿(各分公司及各车间)话音调度网汇接。组成等位调度网.
    通过话音网组织全局,电话会议(单呼、组呼、群呼)。
    实现全矿务局任一网上有权多媒体计算机通过智能调度网调用、查看任意矿分公司及车间)、任何时间的监测监控数据、表格、曲线和动态图形。
    实现矿务局任一网上有权多媒体计算机通过智能调度网调用、播放任意矿(分公司或车间)、任何时间的录音文件。
    实现矿务局任一网上有权多媒体计算机通过智能调度网观看任意矿(任意分公司或车间)的电视监控图像。

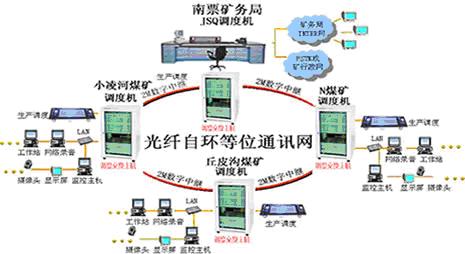

                           矿务局组网拓扑图



二、大中型企业调度通信
系统解决方案: JSQ-31-512数字程控调度机
    系统是专为中小型调度通信系统而设计的调度指挥通讯系统。本系统的容量最大为2048线。
    网络化数字录音、录时功能:话音信号直接写入硬盘。录音时长可达10000小时。
    多种调度操作台:提供双座席调度台、多调度台等多种调度操作方式。

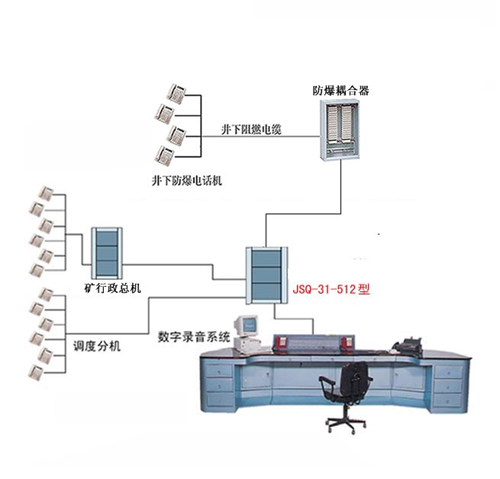

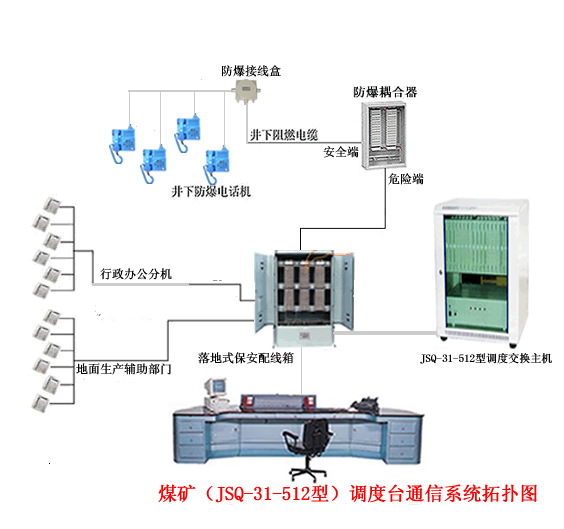

三、中小型企业调度通信系统
解决方案: JSQ-31-512数字程控调度机

    系统容量:16门---512门(调度用户接口、环路中继接口、井下用户接口)。
    通过煤炭部防爆站防爆检测,通过煤安认证。
    蓄电池直流接口,停电时,保证通信不间断。
    适应煤矿环境:防灰尘、宽电压、宽温湿度范围。
    操作简单:单键直呼、群呼、紧急呼叫、强插、强拆、监听等指挥调度功能。
    防爆耦合器(安全栅) 、阻燃电缆、防爆话机等组成井下安全通讯系统。
    分机出局(出外线) 等级设置。
    组成生产电话、行政办公电话合二为一的调度指挥通讯系统。

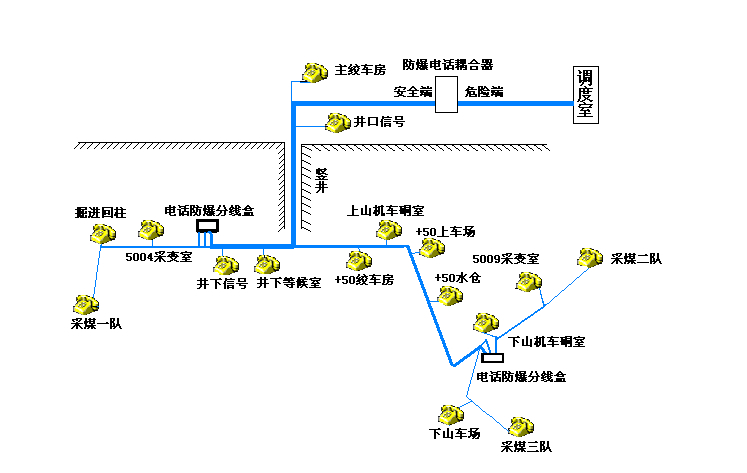

南庙煤矿井下防爆电话分布如下图

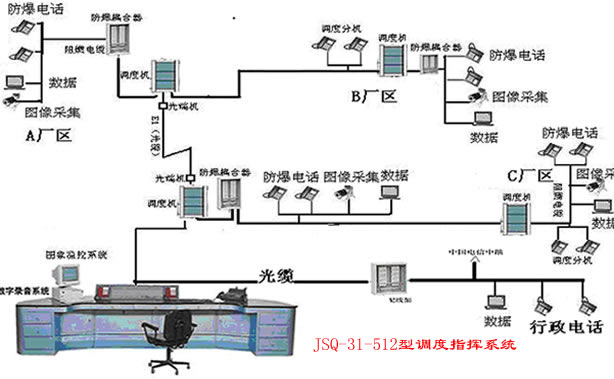

四. 大型矿业集团公司综合调度指挥系统拓扑图

方案说明:

    传输上是以光缆为主干路由的同步数字传输(SDH) 网络,将原来孤岛式的各个矿区连接而成为互联的一体化网络。使各矿区及下属各部门组成调度总机等位电话网。
交换上是以各生产区域的程控调度总机组成的生产调度总机交换网,和办公生活区域的行政程控交换网。
     按功能可分为生产区、办公区、生活区等,均通过调度中心的调度总机汇接组成。
并充分发挥光缆数字传输的资源,将各矿区的视频信号、瓦斯数据监控信号,传输到调度中心,形成先进的一体化的工业采煤生产调度指挥系统。

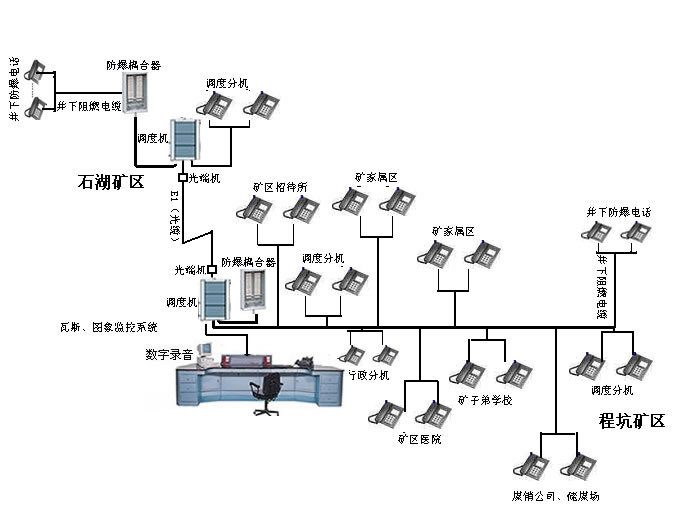

                         矿业集团公司通信调度系统拓扑图(JSQ-31-512型调度机)





五.   中国人民解放军某部作战指挥部调度系统组网方案(一机带多个调度台的应用)



方案说明:
1
利用JSQ-31-512型数字调度机系统一机带多台(多个调度台)的特点,各部门、分片、分台、独立调度管理。各部门又共用一台调度交换主机,充分利用JSQ-31-512型调度系统强大的调度键盘扩充能力。

调度台通信关系明确:各部门调度台与各部门调度分机是上下级关系,各调度台之间是同级关系,各部门调度台只针对所属调度用户发布调度指令,各调度台之间不相互下达调度指令、互不干涉。

每个调度台可进行相同或不同的调度呼叫: “强插强拆监听选呼群呼等功能。通信状态显示直观:调度台系统具有主叫号码显示功能,以及用户、中继状态显示功能等,引导操作,使得指挥调度简便易行。
2
、,调度主机统一放置在通讯机房,便于集中管理维护;
3
配线设备统一安置在通讯机房,所有电缆均统一通过配线架配线,集中出线,对内线、外线的测试维护及充分利用原有通讯电缆资源提供便利;

4
电话数字录音系统放置于通讯机房,统一完成对所有调度台的呼入、呼出进行录音.

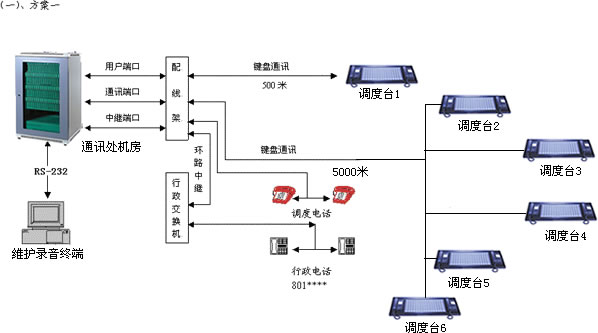

             解放军某部(一机带多个调度台)的应用实例拓扑图

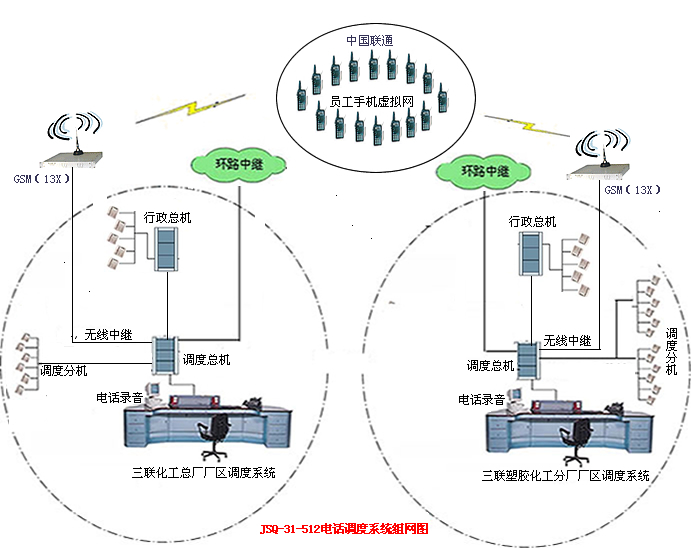

六.   无线与有线融合的调度电话通信网



 方案应用:
  1)有线调度换机及行政交换机内部分机纳入手机虚拟网内,分机拨打手机、手机拨打分机均为网内电话, 主叫/被叫通话免费
  2)、移动手机电话呼入, 行政办公电话和生产调度电话呼出(通过无线中继)均可互联互通有线岗位、无线岗位(移动虚拟网)的任何联系而无需支付电信市话费,使联系方式更加快捷方便,节约话费

        3)、人员不在公司内,通过无线中继联系时,可大大降低通话费用。如果手机虚拟网为省网,在全省范围内打电话而无须支付长话费与漫游费,话费降低的效果更为明显。对工作岗位流动性强的大企业,生产调度指挥更为快捷有效。

       4)在满足生产调度的平台上将总厂与分厂之间、分厂与分厂之间的行政交换机、调度交换机、移动手机有机的结合起来,组成企业调度电话、行政电话、移动手机等多用途的企业通信网。(调度机系统组网方式如图所示)







七.大型化工集团公司综合调度指挥系统拓扑图
